Крепление стропил.


   Для обеспечения надёжного соединения отдельных частей стропильной системы применяются специальные крепёжные элементы. Используемый при монтаже стропильной системы строительный крепёж может быть как деревянным, так и металлическим.

● Выбор строительного крепежа напрямую зависит от конфигурации кровли, требований к прочности узлов и от расчётных нагрузок.

Деревянные элементы строительного крепежа: нагели, брусья, треугольные накладки для фиксации стропил, шипы, косынки - треугольные накладки.

Металлические элементы строительного крепежа: хомуты, скобы, петли, накладки, анкеры, ползунки-салазки, гвоздевые и зубчатые пластины, перфорированные ленты, уголки, шурупы, гвозди, болты с шайбами, саморезы.

● Стропильные ноги своей нижней частью опираются на стену. Стропила можно связывать со стенами несколькими способами:
- через мауэрлат;
- через балки перекрытий;
- с помощью подстропильных брусков и затяжек;
- соединением с брёвнами верхнего венца деревянных стен;
- с использованием обвязки сооружения каркасного типа.

Во время монтажа висячих стропил учитывается тот факт, что жёстко соединённые вверху стропильные ноги будут оказывать распорное горизонтальное давление на стены. Для нивелирования распорного усилия встречные стропила соединяются затяжкой из бруса или доски - получается связанный со стеной безраспорный треугольник.


● При возведении лёгких построек без мауэрлата в качестве альтернативы можно использовать уложенные перпендикулярно стенам балки перекрытий, но в этом случае необходимо иметь уверенность в способности стены выдержать точечные нагрузки. Эти точечные нагрузки противопоказаны стенам из штучных материалов - кирпича или блоков. Поэтому в этих случаях наличие мауэрлата является необходимостью. Для создания кровельного свеса балки и прикреплённая к её краю стропильная нога должны выходить за плоскость стены не меньше, чем на 0,5 м с каждой стороны.

Основные способы крепления стропил к балкам: зуб с шипом, зуб с упором, упор в конец балки. Данные варианты, позволяющие передавать нагрузку от одного элемента стропильной системы другому, могут быть использованы как самостоятельно, так и в разных комбинациях.

Врубка одинарным зубом используется при монтаже кровель с углом наклона скатов более 35º. В пятке стропила делается зуб с шипом, в балке вырезается упор с гнездом для шипа. Глубина гнезда не должна превышать 1/3 толщины балки. Врубка выполняется на расстоянии 25-35 см от края балки, выходящей за плоскость стены дома. Шип препятствует возникновению бокового сдвига стропильной ноги.

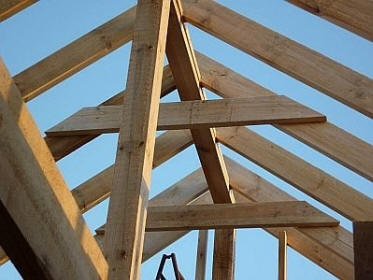

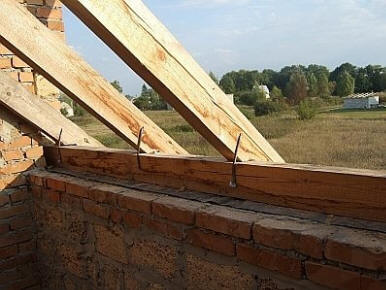

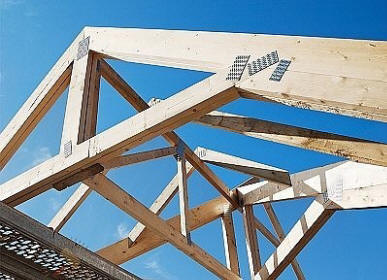

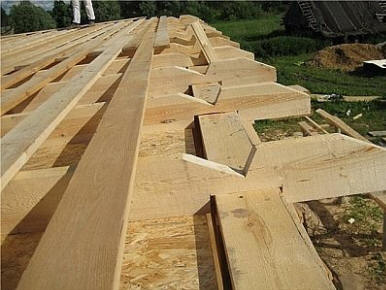

Крепление стропил врубка. Крепление стропил на мауэрлат на кирпичной стене.

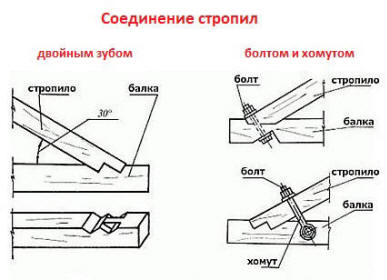

● Для кровель с углом наклона меньше 35º стропильные ноги монтируются с таким расчётом, чтобы при этом увеличить площадь контакта между стропилиной и балкой - при этом увеличивается опорная площадь конструкции. Также для достижения этой цели выполняется врубка в два шипа, в замок или упором с шипом или без шипа и прочие комбинации. Связывание стропильных ног с балками помимо врубки может производиться с использованием болтов и хомутов.

Крепление стопил к стене с использованием мауэрлата может быть выполнена двумя способами - с помощью жёсткого или скользящего крепления.

Узлы каркасных скатных крыш. Фото Усиление стропильных конструкций

• Жёсткий способ крепления исключает возможность каких-либо взаимодействий между соединительными элементами конструкции - то есть полное отсутствие сдвигов, поворотов и изгибов. Жёсткость достигается при помощи уголков для крепления стропил с подшивным опорным брусом, а также наличием запила на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.

• При скользящем способе узел крепления стропил используются гвозди, которые забиваются с боков под углом по направлению друг к другу и таким образом внутри мауэрлата происходит их скрещивание, а третий гвоздь вбивается в нижнюю часть стропила вертикально.

● Эти два способа крепления дополнительной фиксации стропильных ног со стенами здания с применением проволоки катанки и анкеров. Скользящее (шарнирное) соединение элементов позволяет обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Используется несколько видов крепежа:

- запил стропильной ноги с креплением на скобу;
- вертикально забитый гвоздь;
- крепёж на два боковых, вбитых под углом гвоздя.


● Также применяются специальные скользящие крепления для стропил - "салазки". Скользящее соединение в основном используется при возведении деревянных домов из бруса или из брёвен. При этом исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии строения.

Крепление стропил к коньку крыши имеет свои особенности. Основные способы крепления стропил к коньку:

- соединение стропильных ног встык;
- крепление на прогон (коньковый брус);
- соединение внахлёст.

● Наиболее простым и надёжным считается способ соединения верхних частей стропильных ног встык между собой. Верхний край каждого стропила обрезается под углом соответственно с углом наклона скатов кровли. Противоположные стропила соединяются местами среза и скрепляются двумя гвоздями (не меньше 150 мм длиной). Гвозди вбиваются под углом таким образом, чтобы вошедшие в противоположную стропилину части обладали достаточной длиной для обеспечения плотного крепежа.

Соединение верхних частей стропильных ног встык между собой – простой и надёжный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.

Крепление стропил.

Для укрепления соединённых встык стропил применяются металлические или деревянные накладки. Металлическая накладка закрепляется с обеих сторон стропильной пары в области соединения с помощью болтов, а деревянная - гвоздями.

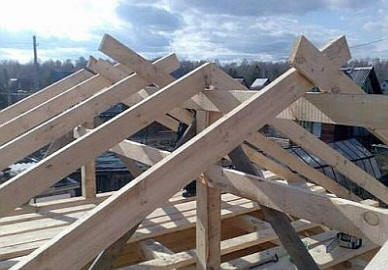

Соединение стропил внахлёст - это соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлёст. Соединение делается с использованием шпилек с шайбами или болтов. Соединение внахлёст можно отнести к наиболее простым видам монтажа стропильных ног. Для упрощения и облегчения монтажа стропильной системы будет лучше сначала изготовить шаблоны. Для изготовления шаблона подойдёт доска такой же длины, как и стропильная нога. На этой доске делаются необходимые вырезы, а дальше по этому шаблону в спокойной обстановке на земле производится подготовка стропила перед подачей на крышу для монтажа.

● Для обеспечения надёжности всей кровли необходимо наличие обрешётки, которая может быть как сплошной, так и разреженной. Обрешётка монтируется из бруска или из необрезной доски. Если используется доска, то она крепится к каждому стропилу на два вбитых по краям гвоздя. При условии использования бруска он крепится к контробрешётке на один гвоздь в каждой точке крепления.
