Межэтажное перекрытие по деревянным балкам.


   Расчёт деревянных балок перекрытия. Допустимые сечения балок перекрытия. Расстояние между деревянными балками и ширина пролёта. Основные требования к деревянным балкам.


● Если в качестве перекрытия используются доски, то необходимо принять меры для того, чтобы они не подвергались скручиванию под нагрузкой. Для этого доски устанавливаются на расстоянии не более , чем в 60 см друг от друга. Также для препятствования скручивания выполняется обшивка с использованием жёсткого листового или плитного материала толщиной не менее 12 мм.

● Основная роль обшивки - обеспечение силового каркаса, то есть увеличение несущей способности деревянных перекрытий. Применяются плиты ДСП, ЦСП, ОСП или фанера достаточной толщины. Расположение короткой стороны плит должно быть перпендикулярным по отношению к установленным балкам перекрытий, а расположение соединений параллельных балкам - вразбежку.

● Для удобства монтажа обшивочного материала с нижней стороны к балкам предварительно набивается обрешётка, а с верхней - лаги.

● Обрешётка выполняется из деревянных досок сечением не менее 2×9 см, которые крепятся под углом 90º к балкам на расстоянии порядка 60 см друг от друга. Если обрешётка уже готова, то в качестве подшивки можно использовать гипсокартонные листы толщиной не менее 12 мм. Все края в ГКЛ должны быть сверху опорных элементов в каркасе или обрешётке.

● Используемые при монтаже саморезы должны быть длиной на 4 см больше, чем толщина плитного материала. Шаг крепления саморезов составляет 20 см. На установленные лаги обшивку сверху можно не укладывать. Вместо лаг можно установить доски с уже готовыми вертикальными распорками сечением 4×10 см.

● Установка распорок производится в пролётах между балками, расстояние между распорками не должно быть более 210 см по отношению к опорам балок и ближним вертикальным связям. Монтаж осуществляется с использованием металлических кронштейнов или гвоздей. Если в роли балок применяется брус, то дополнительное укрепление не потребуется.


Расчёт деревянных балок перекрытия

Главным фактором надёжности всего перекрытия является правильный подбор балок и точность их размеров. Балки перекрытия делаются после точного расчёта их длины и сечения. Длина деревянных балок зависит от ширины производимого перекрытия, а их сечение высчитывается в зависимости от шага установки, длины пролёта будущей нагрузки.

● После того, как сделаны измерения пролёта, определяются длина балок, их размеры и количество. Важный показатель - глубина, на которую деревянные балки будут введены в стены и то, каким образом они будут зафиксированы. В деревянную стену балки должны входить не менее, чем на 70 мм.

• В кирпичные стены или стены из строительных блоков деревянные балки в виде бруса должны заходить на глубину не меньше, чем на 150 мм, а если в роли балок используются доски, то на 100 мм.

Длина деревянных балок при условии применения кронштейнов или уголков может быть равна пролёту. Металлические поддерживающие конструкции в этом случае принимают вес перекрытия на себя. Ширина пролёта, который может быть перекрыт деревянными балками, составляет от 2,5 до 4 метров. Наибольшая длина балки из бруса или доски - 6 метров. В случаях, когда имеется острая необходимость использования балок длиной больше шести метров, придётся возвести промежуточные опоры или использовать клеёный брус.

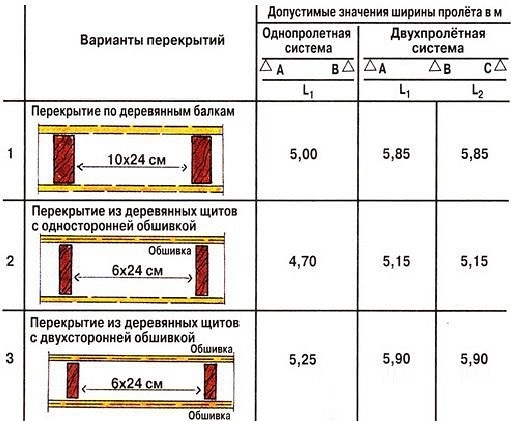

Варианты деревянных перекрытий.

● На балку действует суммированная нагрузка из веса размещённых на перекрытии предметов и собственного веса, включая массу подшивочных досок и межбалочного утеплителя. Правильный и точный расчёт сложных перекрытий может выполнить проектная организация.

Расчёт достаточно простых деревянных перекрытий можно выполнить самостоятельно.

• Для чердачных перекрытий с подшивной доской, которые не испытывают значительных нагрузок, но утеплённых минеральной ватой, правильным будет утверждение, что в среднем на 1 м² действует нагрузка в 50 кг. В этом случае нагрузка на перекрытие будет следующая: 1,3×70=90 кг/м². Здесь цифра 70 - это нормированная нагрузка для данного перекрытия согласно СНиП 2.01.07-85;
1,3 - коэффициент запаса прочности.
Общая нагрузка будет равна 90+50 = 130 кг/м².

• Если межбалочный утеплитель тяжелее минеральной ваты или применялась подшивка из более толстых досок, то нормативная нагрузка будет 150 кг/м²: 150×1,3+50=245кг/м² (общая нагрузка).

• Для перекрытий мансарды к количеству составляющих факторов нагрузки добавляется вес напольного покрытия и предметов интерьера. Таким образом расчётная нагрузка увеличивается до 350 кг/м².

• При условии, что балки являются частью межэтажного перекрытия, расчётная нагрузка составляет 400 кг/м².

• Допустимый изгиб деревянных балок для чердаков составляет 1/200, а для межэтажных перекрытий - 1/350.

Допустимые сечения балок перекрытий.

Допустимые сечения деревянных балок перекрытий.

● После того, как определена длина балок и их расчётная нагрузка, можно приступать к расчёту шага балок перекрытия и сечения, причём эти значения взаимосвязаны.

● Наиболее оптимальным соотношением высоты балки перекрытия к ширине считается 1,4 : 1. Деревянные балки могут быть шириной от 40 до 200 мм. Высота и толщина балок подбирается таким образом, чтобы подходить толщине утеплителя (100-300 мм). При использовании в качестве балок брёвен в расчёт принимается их диаметр (110-300 мм).

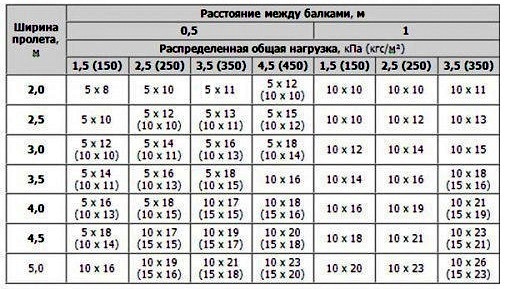

Расстояние между деревянными балками и ширина пролёта.

Расстояние между деревянными балками и ширина пролёта.

Шаг установки балок выбирается от 300 до 1200 мм. При этом во внимание принимаются материал подшивки и размеры листов утеплителя. Если перекрытие выполняется в каркасном строении, то шаг балок будет равен расстоянию между стойками каркаса.

Для расчётной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

Шаг, м Ширина пролёта, м Сечение, м (минимум)
0,6 2,0 75×100
0,6 3,0 75×200
0,6 6,0 150×225
1,0 3,0 100×150
1,0 6,0 175×250

● Таблица рекомендуемых минимальных сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м².

Шаг установки, м Пролёт, м
  2,0 2,5 3,0 4,0 4,5 5,0 6,0
0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250

• Если планируется использовать доску пола толщиной до 32 мм, то шаг балок лучше выбирать 0,6 м.

• Если планируется использовать шпунтованную доску, то минимальное сечение можно уменьшить на 10-15%.

● Для ненагруженных перекрытий можно использовать таблицу для меньших значений нагрузок деревянных балок:

Нагрузки, Сечение балок при длине пролёта, м
кг/пог. м 3,0 3,5 4,0 4,5 5,0 5,5 6,0
150 50×140 50×160 60×180 80×180 80×200 100×200 100×220
200 50×160 50×180 70×180 70×200 100×200 120×220 140×220
250 60×160 60×180 70×200 100×200 120×200 140×220 160×220
350 70×160 70×180 80×200 100×220 120×220 160×220 200×220

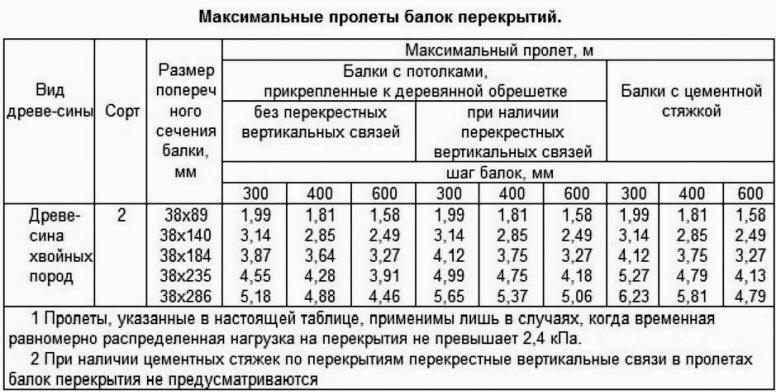

Максимальные пролёты деревянных балок перекрытий.

Максимальные пролёты деревянных балок перекрытий.

Узлы опирания металлических балок на кирпичные стены
Бетонные перекрытия с шарами баблдэк
Перфорированный крепёж
Основные принципы опирания ж/б плит
Виды анкеров
Армопояс под мауэрлат

Основные требования к деревянным балкам перекрытия

Деревянные балки производятся из хвойных пород деревьев, обладающих необходимой прочностью. Во избежание прогиба лаг под воздействием нагрузки влажность материала не должна быть более 14%. При выборе древесины для изготовления балок не допускается наличие каких-либо поражений древесины насекомыми-вредителями, грызунами или очагов плесени. При соотношении сторон бруса-балки 7 : 5 она будет устойчива к изгибу.

● Высота лаг напрямую влияет на то, какую нагрузку без прогиба она сможет выдерживать. Для того, чтобы под нагрузкой перекрытие оставалось ровным, строительный подъём необходимо вытесать. Потолок нижнего яруса в центральной части будет иметь небольшой подъём, который выровняется с увеличением нагрузки на перекрытие.

● Перед началом строительства дерево необходимо пропитать антисептическими средствами.

● Расход пиломатериала можно сократить, если при частой укладке лаг брусья и брёвна заменять уложенными на ребро досками 50×150×180 мм. Шаг укладки в целях удобства укладки плит утеплителя должен быть 400-600 мм.
