Стропильная система - фото надежного каркаса крыши.


   Cтропильная система, фото которой чем-то напоминает скелет, является несущей конструкции кровли, отвечающей за надёжность всей крыши. Стропильные системы для крыши – это основа, от которой зависит надёжность всей крыши, кровельного покрытия и слоёв утепления. Поэтому мелочей в работах над этой частью здания нет: все этапы должны быть выполнены качественно и профессионально.

Работы над стропильной системой начинаются с заготовки материала. Для этой цели обычно используется древесина хвойных пород деревьев. Этот материал отличается доступной себестоимостью и лёгок в обработке. Древесина должна быть сухая, чтобы со временем не потерять свою форму. Брус, который планируют использовать для возведения стропильной конструкции, обрабатывают антипиретиками. Эти составы снижают горючесть дерева. Для того, чтобы оградить дерево от гниения, его обрабатывают специальными антисептическими составами. Для обработки лучше пользоваться кистью, что позволяет нанести равномерный слой состава. Всё это нужно сделать до установки конструкции - брус должен высохнуть, а составы хорошо впитаться.

Общие закономерности стропильных систем

● Рассматривая фото стропильных систем для разных типов крыш, можно заметить, что при различиях их конструкций, есть общие моменты, которые должны быть выполнены для любой крыши.

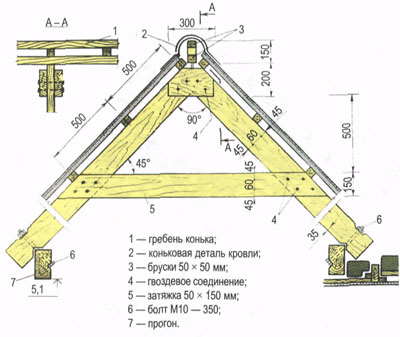

Стропильная система крыши.

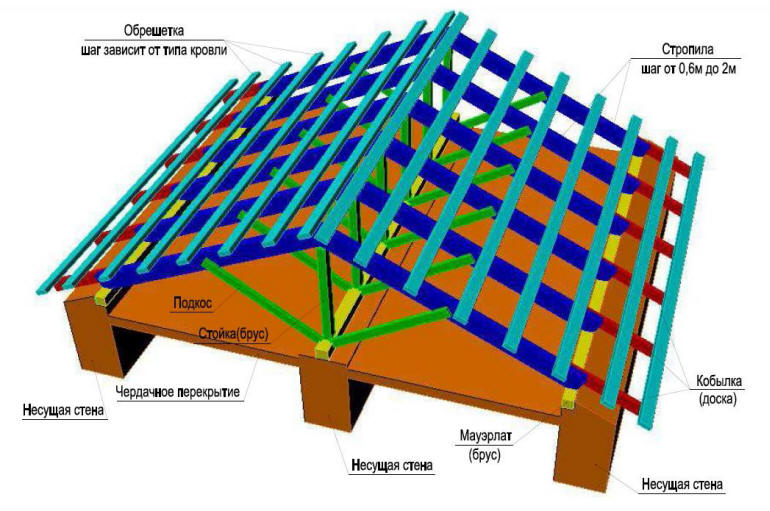

• Какая бы крыша не возводилась, она должна иметь прочное основание - фундамент, к которому крепятся нижние концы стропильных ног. Для любой крыши таким фундаментом, позволяющим распределить нагрузку, является мауэрлат, к которому крепятся нижние части стропильных ног.

Мауэрлат - это брус сечением 15×15 см, принимающий на себя нагрузку и распределяющий её на несущие стены. Закреплён он должен быть основательно. Для того, чтобы обеспечить такой крепёж, по верхнему краю стены устанавливается опалубка. Туда закладывается арматура, чья толщина должна быть не меньше 1 сантиметра. Штыри арматуры выводятся сверху так, чтобы они возвышались над залитой массой бетона на 5-8 сантиметров. Между креплениями расстояние не должно превышать 120 сантиметров.



Усиление стропильных конструкций
Расчёт стропильной системы по эскизу
Крепление стропил

• После полного высыхания бетона мауэрлат фиксируют, используя гайки и шайбы. Низ стропильной ноги обрезается таким образом, чтобы плотно зафиксировать при любом типе крыши. Для этого нужно подготовить кронштейны, скобы и саморезы. Кронштейны и скобы призваны предотвратить смещение стропильной ноги.

• Для крыш большой площади стропила должны иметь три точки опоры: мауэрлат (нижняя опора), конёк (верхняя опора), подстропильная нога.Для крыш большой площади стропила должны иметь три точки опоры: мауэрлат (нижняя опора), конёк (верхняя опора), подстропильная нога.

Для изготовления стропил используют брус сечением 50×200 см. Установка стропильных ног идёт попарно. Если это висячие стропила, то верхние концы крепятся между собой. Для наклонных стропил закрепление верхних концов идёт к коньковому брусу. Сначала монтируются и устанавливаются две крайние пары стропил. После этого между ними натягивается шнур, по которому устанавливаются остальные пары стропильных ног.
