Узлы опирания несущих металлических балок на кирпичные стены.


   Представлены шесть схем классических конструктивных решений в вопросе опирания несущих металлических балок перекрытий на кирпичные стены строений.

● Проект зданий включает в себя процесс конструирования балочных перекрытий, связанный со множеством математических вычислений - расчёт монтажных соединений, компоновка опорных узлов балок, подбор сечений отдельных элементов, которые призваны обеспечивать работоспособность узлов.

● Выбор одного из представленных вариантов должен исходить из величины опорного давления под концом балки - т. е. опорная реакция является основополагающим фактором при выборе решения. Стальные балки перекрытия должны не просто быть уложены на несущие кирпичные стены, а должны опираться через железобетонные или стальные распределительные подушки. В число основных задач этих подушек входят:
- выравнивание давления под концами балок;
- предотвращение местного разрушения кирпичной кладки под опорными участками балок.

● Первые четыре узла (из шести) предполагают шарнирный способ опирания балок непосредственно на кирпичную стену через слой раствора толщиной в 15 мм. Опорное давление передаётся на кирпичную кладку через опорные металлические плиты толщиной 20 мм. Размеры опорных плит выбираются с таким расчётом, чтоб среднее давление под ними - т. е. на площади сжатия - не было больше величины расчётного сопротивления кирпичной кладки на жёстком цементном растворе. Несущая кирпичная стена должна быть выполнена из полнотелого кирпича с хорошими характеристиками по прочности.

• Если величина опорного давления превышает 10 тонн, то необходимая толщина железобетонной распределительной подушки уже должна составлять не менее 100 мм., причём сама подушка должна быть снабжена двумя армирующими сетками. В этом случае опорные узлы металлических балок должны быть обязательно жёсткими и категорически не допускается опирание балки перекрытий сразу на кирпичную стену. Руководством в этом вопросе являются требования СНиП II-22-81* Каменные и армокаменные конструкции.


Узел опирания №1 шарнирный. Толщина кирпичной стены b=380 мм. Предельное значение опорной реакции R=0,6 т.
Узел опирания № 1.

Узел опирания №2 шарнирный. Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=0,7-3,0 т.
Узел опирания № 2.

Узел опирания №3 шарнирный. Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=3,1-5,0 т.
Узел опирания № 3.

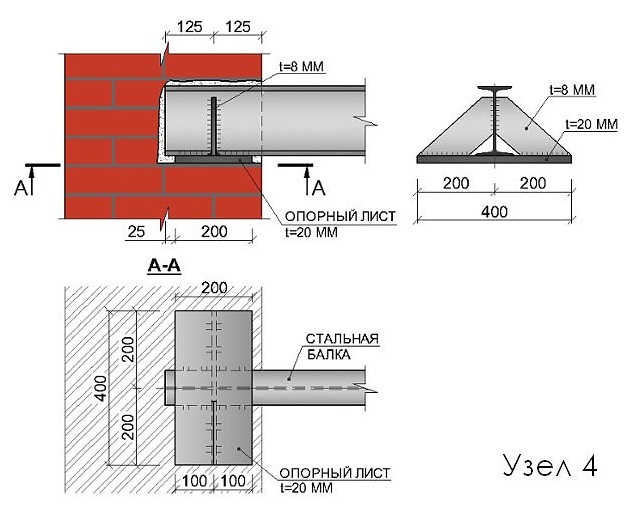

Узел опирания №4 шарнирный. Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=5,1-7,0 т.
Узел опирания № 4.

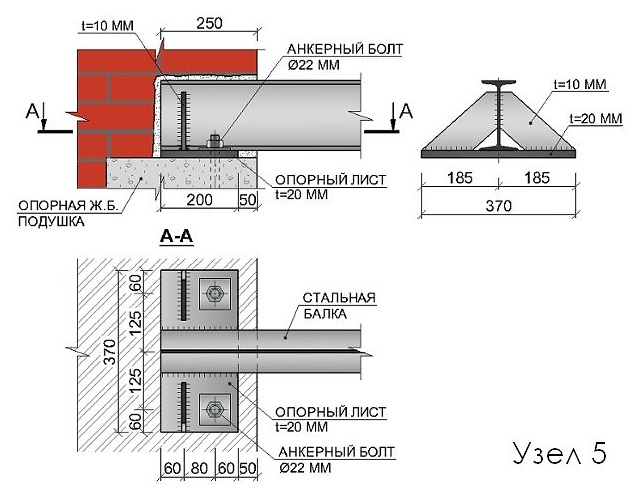

Узел опирания №5 жёсткий. Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=10,1-18,0 т.
Узел опирания № 5.

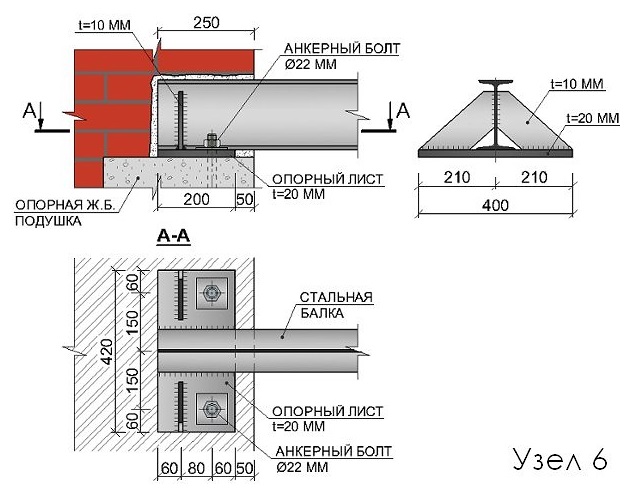

Узел опирания №6 жёсткий. Толщина кирпичной стены b>380 мм. Предельное значение опорной реакции R=18,1-20,0 т.
Узел опирания № 6.

Во всех узлах все фрикционные соединения элементов выполняются на анкерных болтах класса точности В, с классами прочности 5.8 и 8.8.

Во всех узлах катеты всех угловых швов следует принимать по наименьшей толщине свариваемых элементов. Минимальны значения указаны в таблице 38 СНиП II-23-81* Стальные конструкции.

Монолитное бетонное перекрытие своими руками
Основные принципы опирания ж/б плит
Виды анкеров
Армопояс под мауэрлат
Перемычки для проёмов в кирпичной стене
Межэтажное перекрытие по деревянным балкам
Бетонные перекрытия с шарами баблдэк
Перфорированный крепёж

Если в процессе эксплуатации строения будут иметь место какие-либо динамические нагрузки, то все элементы и детали узлов опирания в обязательном порядке должны быть проверены расчётом на выносливость.
