Группа безопасности для системы отопления.


   Группа безопасности для отопительной системы состоит из объединённых в один корпус автоматического воздухоотводчика, манометра и предохранительного клапана.


Предохранительный клапан оберегает отопительную систему от излишне высокого давления. Он рассчитан на определённое давление и во время превышения этого значения клапан сбрасывает излишек.

В системе отопления за компенсацию лишнего давления отвечает расширительный бак. При нагревании вода расширяется и её излишки выходят в расширительный бак, при этом давление в системе остаётся постоянным и сохраняется целостность самой системы. Общий объём теплоносителя остаётся одинаковым во всей системе. Для тех случаев, когда расширительный бак по каким-либо причинам не сработал, устанавливается предохранительный клапан. В целях недопущения вытекания воды на пол в резьбе сбоку присоединяется ведущая в канализацию трубочка, которая, желательно, должна проходить поблизости. Если в качестве теплоносителя используется антифриз, то в канализацию его сброс категорически запрещается.

• Над предохранительным клапаном находится рукоятка, с помощью которой проверяется его работоспособность. Если повернуть вентиль по направлению стрелки, то вода потечёт, а при отпускании водный поток должен прекратиться. Если при закрытом вентиле течь не прекращается, то надо по новой снова открыть и закрыть кран (возможно несколько раз). Также бывает, что клапан не держит воду по причине неплотной посадки его в седло.

Работоспособность клапана очень важна и при условии недержания им воды придётся его заменить. Исходя из давления, на которое рассчитан определённый котёл, существуют различные предохранительные клапана. В частном доме для системы отопления подойдёт клапан, рассчитанный на давление в 3 атм.

Манометр в группе безопасности призван осуществлять контроль давления в системе отопления. Различные манометры рассчитаны на различное давление в системе. Лучше всего выбрать такой манометр, чтобы им было удобно пользоваться, не прибегая при этом к каким-либо дополнительным вычислениям.

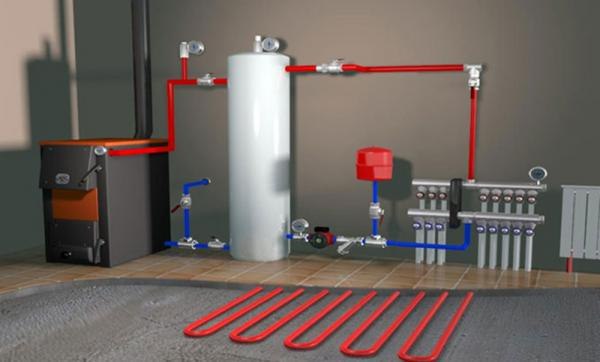

Группа безопасности системы отопления в частном доме.

• Исходя из того, что система отопления в частном доме имеет давление в диапазоне от 2 до 3 атм., манометры, рассчитанные на показания больше 4 атм., устанавливать нет необходимости. Манометр снабжён двумя стрелками: чёрная (рабочая) и красная в качестве контрольной. Контрольная стрелка устанавливается вручную, согласно указанной величине в паспорте используемого котла. Если во время работы системы отопления чёрная рабочая стрелка отклонилась дальше, чем контрольная красная, то это означает неисправность системы.

● Для напольного нагревательного котла необходимо дополнительно приобрести группу безопасности и врезать её в систему отопления на подающей трубе, поближе к самому котлу - не далее, чем в 1-1,5 м от него. Манометр должен быть расположен таким образом, чтобы его показания можно было снять быстро и легко без дополнительных телодвижений. Вытекающий через предохранительный клапан теплоноситель должен быть визуально доступен. Между группой безопасности и котлом не должно быть никаких вентилей. Настенный нагревательный котёл уже изначально снабжён блоком безопасности, который может быть расположен на его задней стенке или внутри корпуса.

● Группу безопасности системы отопления можно сделать самостоятельно. Для этого надо приобрести отдельно воздухоотводчик, манометр, предохранительный клапан и с помощью тройников и переходников соединить их между собой.

Корпус группы безопасности при определённых условиях в целях удешевления конструкции можно спаять из обрезков полипропиленовых труб и фитингов. Определённые условия заключаются в том, что подобный полипропиленовый корпус подходит лишь для низкотемпературных систем отопления - например, для тёплого пола. При нагревании теплоносителя свыше 95 ºС полипропилен разрушится со всеми негативными последствиями.
