Как рассчитать высоту двухскатной крыши.


   Расчёт необходимой высоты крыши, а также её площадь относятся к одним из наиважнейших задач при планировке и строительстве частного дома.

От высоты конька напрямую зависит угол ската: чем больше высота конька, тем тем больше угол ската. Если угол ската слишком мал, то в зимний период на крыше обязательно будет образовываться снежная шапка, которая не только угрожает кровле, но и оказывает серьёзное давление на всё строение. При слишком большой высоте ската и, соответственно, значительную площадь покрытия, то из-за сильных порывов ветра она может просто не устоять.

● К основным типам скатных крыш относятся: односкатная, двухскатная (она же щипцовая), четырёхскатная. В частном домостроении двухскатная крыша относится к наиболее распространённым. Это довольно простая конструкция - на отдельно стоящие и налегающие друг на друга пары (связанные между собой обрешёткой стропил) опираются два ската. С торцов крыши два фронтона, которые включают в себя так называемые "слуховые окна", способствующие освещению внутреннего пространства на чердаке.

При расчёте высоты двускатной крыши первым делом надо определиться, какой угол наклона скатов будет наиболее рациональным. Для этого лучше обратиться к нормативным документам, которые регламентируют этот вид строительных работ:
 СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. В этом своде правил есть формула расчёта снеговой нагрузки для крыш с двухскатной кровлей и приведена формула ветрового воздействия. Допустимый угол наклона крыши в зависимости от климатических и погодный условий определённого региона может быть разный. Для центральных областей РФ допустимый угол наклона находится в пределах 30-45º.



● После того, как определён угол наклона, можно приступать к расчёту высоты конька крыши. Воспользуемся нехитрыми приёмами из практической геометрии.

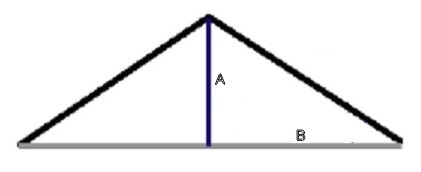

• Представим крышу в виде треугольника. Необходимая высота конька будет выполнять функцию неизвестного катета А, который будет делить площадь треугольника на ещё два, но уже прямоугольных треугольника. Формула для расчёта катета: А = В х tgА. Второй катет В - это 1/2 ширины дома.

Высота двухскатной крыши.
 • Проектирование двускатной крыши выполняется, как правило, по длинной стороне строения. Тангенс угла определяется из таблицы, исходя из значения градуса уклона.

Угол наклона крыши, в градусах Тангенс
tgА
5 0,09
10 0,18
15 0,27
20 0,36
25 0,47
30 0,58
35 0,7
40 0,84
45 1,0
50 1,19
55 1,43
60 1,73

 Полученные значения подставляем в формулу: А = В х tgА и получаем нужную высоту конька крыши.

● Определим высоту двухскатной крыши на примере:

• Строение с размерами 6х9 метров, угол наклона кровли составляет 40º. Ширину - 6 м делим пополам: 6 : 2 = 3. Это и есть катет В - его значение = 3. По таблице определяем, что tg40º = 0,84. Для поиска оптимальной высоты конька подставляем все исходные значения в формулу: А = 3 х 0,84 = 2,52. Получилось, что наиболее приемлемая высота конька составляет 2,52 м.

Угол наклона крыши при строительстве частного дома.

● Простые расчёты нужной высоты двускатной крыши при проектировании частного дома помогут в дальнейшем избежать серьёзных проблем в эксплуатации одного из основных компонентов всего строения.
