Как самостоятельно подключить УЗО.


   УЗО - устройство защитного отключения - предназначено для автоматического отключения подачи электроэнергии в случае внезапной утечки электрического тока. Причинами утечки тока могут быть касания к пропускающим ток элементам, старая электропроводка, пробой изначально заземлённого корпуса и т. д.

● Независимо от причины утечки тока она носит явно негативных характер. Течение электрического тока при правильной работе должно происходить относительно фазы нуля, но если течение тока идёт по отношению к земле, происходит его утечка.

Из всех известных вариантов подключения УЗО своими руками наиболее оптимальным является приближение к вводу электрического питания, что максимально обезопасит цепь от возможных утечек. УЗО необходимо фиксировать в непосредственной близости к счётчику - расстояние от счётчика до сети подвергается контролю со стороны энергетических организаций.

К минусам данного подключения УЗО можно отнести то, что возможно обесточивание всей проходящей через эту защитную зону электрической сети. Для того, что исключить полное обесточивание в непредвиденных ситуациях, надо смонтировать несколько УЗО или зафиксировать его на наиболее ответственном с точки зрения электрической безопасности участке цепи.


УЗО отслеживает разность показаний электрического тока на промежутке между нулевым и фазным проводами. Во время работы устройства на полную мощность эта разность может не отслеживаться по причине того, что количество тока, прошедшего по фазному и нулевому проводу будет одинаковым. Для примера можно разобрать ситуацию с проходящим в помещении с повышенной влажностью электрическим проводом, имеющим некоторые повреждения изоляционного слоя:

• При попадании влаги на токопроводящую жилу возникает цепь между этим повреждённым проводом и поверхностью земли - таким образом ток утечки создаёт разницу, на которую реагирует УЗО и ток утечки снимается с катушки внутреннего трансформатора и передаётся в полярное реле. В этом реле создаётся усиление сигнала и запуск системы устройства защитного отключения, которое будет блокировать подачу электроэнергии до тех пор, пока не будет найден и устранён источник неполадки электропроводки.

Замена электропроводки.

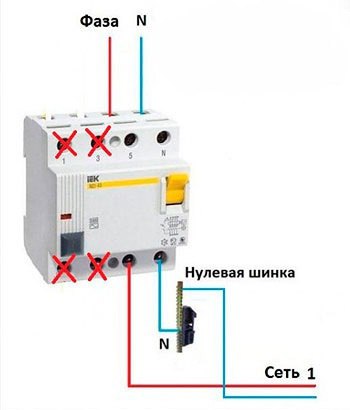

Установка УЗО своими руками.

В случае поломки УЗО срабатывает система внутреннего тестирования устройства. На его передней панели есть тестовая кнопка, во время нажатия на которую происходит имитация потока электрического тока утечки - при правильной работе УЗО должно произойти отключение системы в автоматическом режиме.

Для самостоятельного подключения УЗО необходимо придерживаться предписаний на корпусе устройства. На нём также есть нейтральные контакты для подключения к нулю и фазные контакты с обозначением числами 1 и 2 (или буквой L). Процесс монтажа заключается в фиксации нулевого провода к нейтральному контакту, если монтаж происходит в трёхфазной системе, то фиксация производится к трём фазам.

Устанавливать УЗО следует в обязательном порядке в местах, требующих обеспечения высокого уровня безопасности. Но при условии, что внезапное отключение электричества может привести к отрицательным последствиям, разумным будет отказаться от установки устройства защитного отключения.

Установка УЗО может спровоцировать некоторые негативные последствия.  Утечка тока в электрооборудовании, которое находится в длительной эксплуатации относится к довольно частым явлениям (к примеру - уличные осветительные приборы). Защитное устройство в этом случае будет постоянно срабатывать и тогда возникает дилемма: либо полная замена электроприборов на новые, либо отключение защитной системы. Поэтому перед установкой УЗО нелишним будет сделать анализ необходимости монтажа защитной системы.
