Система обогрева водостоков | |||||||
---|---|---|---|---|---|---|---|

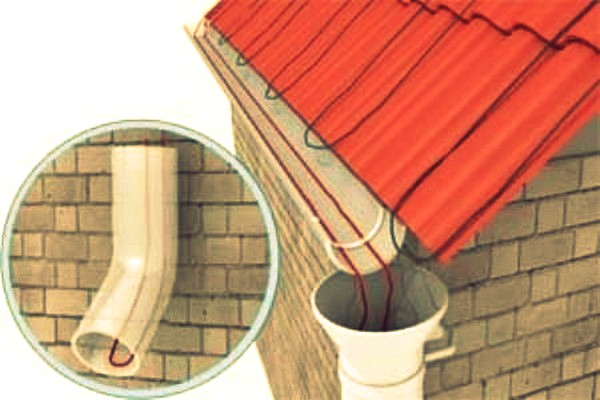

В зимний период в результате обильных осадков на кровле скапливаются значительные массы снега, которые во время оттепелей подтаивают, а затем вновь замерзают. Обледенение водосточной системы неизбежно приводит к её разрушению. Избежать негативных последствий поможет установка системы обогрева водостоков. ● При установке обогрева кровли и водосточной системы обеспечивается беспрепятственный отвод растаявшей воды и устраняется возможность её замерзания. ● Нагревающий водосточную систему кабель монтируется на кровельные карнизы, внутри водосточных желобов, в воронках, в стыках фрагментов крыши и по линиям ендов. Система обогрева должна охватывать всю длину водосточных труб, водосборников и дренажных лотков.
● Существуют несколько типов устройства систем обогрева - на "холодных" и "тёплых" крышах. • Холодной крышей называется теплоизолированная крыша с хорошей вентиляцией. Они делаются над нежилыми чердачными помещениями, не пропускают внутреннее тепло наружу и снег на такой крыше не подтаивает в течение всей зимы. Холодная крыша не требует установки антиобледенительной системы на всей поверхности, достаточно будет произвести установку обогрева водосточной системы. Линейная мощность кабеля должна постепенно увеличиваться, начиная с 20-30 Вт и заканчивая 60-70 Вт на каждый погонный метр водостока. • Тёплой крышей называется крыша с недостаточной теплоизоляцией, что допускает выход внутреннего тепла наружу и провоцирует подтаивание снежного покрова даже при отрицательных температурах. Образовавшаяся вода течёт по холодным участкам крыши и заново замерзает, превращаясь в лёд. По этой причине на тёплых крышах необходимо устанавливать систему обогрева не только в водостоке, но и, хотя бы в в виде уложенных по кромке крыши отопительных петель шириной 30-50 см. На 1 м² поверхности удельная мощность этой системы должна быть от 20 до 250 Вт. ● Устройство обогрева водосточной системы сходно с системой обогрева холодной крыши и состоит из следующих элементов: • Распределительный блок - для коммутации силовых (холодных) и нагревательных кабелей. Блок устанавливается непосредственно на крыше и поэтому должен быть надёжно защищён от влаги. В состав распределительного блока входят: - сигнальный кабель - соединяет датчики с блоком управления; - силовой кабель; - специальные соединительные муфты - для обеспечения герметичности системы; - монтажная коробка. • Датчики различных типов - детекторы воды, осадков, температуры. Датчики устанавливаются на крыше, в желобах и в водостоках. Они собирают информацию для автоматического управления обогревом. Данные идут в котроллер, где анализируются, после чего принимается решение о включении или выключении системы, а также выбор оптимального режима работы. Контроллер отвечает за всю работу системы. В простом исполнении мозгом системы может быть терморегуляторный прибор с минимальным рабочим диапазоном от +3 до +8 ºС. Но в этом случае не удастся добиться полной автоматизации системы - для этого потребуется установка контроллера, который будет собирать, анализировать поступающую с датчиков информацию и корректировать работу системы. Электронное управляющее устройство в возможностью программирования способно самостоятельно контролировать количество осадков, процесс таяния снега и следить за температурой. • Щит управления предназначен для управления всей системой и для обеспечения безопасности её эксплуатации. Для устройства узла используются следующие элементы: - трехфазный входной автомат; - УЗО - устройство защитного отключения; - контактор четырёхполюсный; - сигнальная лампа. - на каждую фазу необходимо поставить однополюсные защитные автоматы и защиту цепи термостата. ● Греющий кабель - наиболее важный элемент системы. Кабель может быть резистивным и саморегулирующимся. • Резистивный кабель, внутри которого находится металлическая токопроводящая жила с высоким сопротивлением. Кабель данного типа отличается простым принципом работы. Эта система проста в эксплуатации и не потребует значительных затрат. Кроме этого имеет место наличие постоянной мощности и отсутствие стартовых токов при запуске. Когда разные участки системы будут испытывать потребность в разном количестве тепла, постоянная мощность может быть недостатком - часть может перегреться, а другая часть недополучит тепло. Поэтому использование резистивного кабеля подразумевает установку терморегуляторов. • Саморегулирующийся кабель отличается более сложным устройством - внутри его расположены две греющие жилы, а вокруг них находится особая матрица. В зависимости от температуры окружающей среды матрица настраивает сопротивление кабеля. Чем выше температура, тем меньше греется кабель. Для обеспечения нормального функционирования кабеля нет необходимости в установке комплекса приборов управления - терморегуляторов и детекторов. Саморегулирующийся кабель стоит в два-три раза дороже резистивного, но в процессе эксплуатации он окажется дешевле резистивного. К минусам саморегулирующегося кабеля можно отнести то, что он может выйти из строя по причине старения саморегулирующейся матрицы. |
|||||||
