Обозначения электрических схем.

   Условные обозначения электрических схем.

1 - транзистор структуры р- n-р в корпусе, общее обозначение
2 - транзистор структуры п-р-п в корпусе, общее обозначение
3 - транзистор полевой с p-n-переходом и п каналом
4 - транзистор полевой с p-n-переходом и р каналом
5 - транзистор однопереходный с базой п типа, б1, б2 - выводы базы, э - вывод эмиттера
6 - фотодиод
7 - диод выпрямительный
8 - стабилитрон (диод лавинный выпрямительный) односторонний
9 - диод теплоэлектрический
10 - тиристор диодный, стираемый в обратном направлении
11 - стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью
12 - тиристор триодный
13 - фоторезистор
14 - переменный резистор, реостат, общее обозначение
15 - переменный резистор
16 - переменный резистор с отводами
17 - построечный резистор-потенциометр
18 - терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева)
19 - варистор
20 - конденсатор постоянной ёмкости, общее обозначение
21 - конденсатор постоянной ёмкости поляризованный
22 - конденсатор оксидный поляризованный электролитический, общее обозначение
23 - резистор постоянный, общее обозначение
24 - резистор постоянный с номинальной мощностью 0, 05 Вт
25 - резистор постоянный с номинальной мощностью 0, 125 Вт
26 - резистор постоянный с номинальной мощностью 0, 25 Вт
27 - резистор постоянный с номинальной мощностью 0, 5 Вт
28 - резистор постоянный с номинальной мощностью 1 Вт
29 - резистор постоянный с номинальной мощностью рассеяния 2 Вт
30 - резистор постоянный с номинальной мощностью рассеяния 5 Вт
31 - резистор постоянный с одним симметричным дополнительным отводом
32 - резистор постоянный с одним несимметричным дополнительным отводом
Обозначения электрических схем.

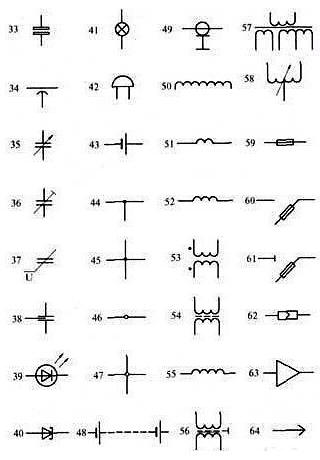

33 - конденсатор оксидный неполяризованный ротор проходной (дуга обозначает корпус, внешний электрод)
35 - конденсатор переменной ёмкости (стрелка обозначает ротор)
36 - конденсатор подстроечный, общее обозначение
37 - варикап
38 - конденсатор помехоподавляющий
39 - светодиод
40 - туннельный диод
41 - лампа накаливания осветительная и сигнальная
42 - звонок электрический
43 - элемент гальванический или аккумуляторный
44 - линия электрической связи с одним ответвлением
45 - линия электрической связи с двумя ответвлениями
46 - группа проводов, подключенных к одной точке электрическою соединения, два провода
47 - четыре провода, подключенных к одной точке электрического соединения
48 - батарея из гальванических элементов или батарея аккумуляторная
49 - кабель коаксиальный, экран соединён с корпусом
50 - обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя
51 - рабочая обмотка магнитного усилителя
52 - управляющая обмотка магнитного усилителя
53 - трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток)
54 - трансформатор с магнитодиэлектрическим сердечником
55 - катушка индуктивности, дроссель без магнитопровода
56 - трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками
57 - трансформатор однофазный трёхобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке
58 - автотрансформатор однофазный с регулированием напряжения
59 - предохранитель
60 - предохранитель выключатель
б1 - предохранитель-разъединитель
62 - соединение контактное разъёмное
63 - усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи)
64 - штырь разъёмного контактного соединения
Электросхема

65 - гнездо разъёмное контактного соединения
66 - контакт разборного соединения, например, с помощью зажима
67 - контакт неразборного соединения, например, осуществленного пайкой
68 - выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом
69 - контакт коммутационного устройства размыкающий, общее обозначение
70 - контакт коммутационного устройства, (выключателя, реле) замыкающий, общее обозначение; выключатель однополюсный
71 - контакт коммутационного устройства переключающий, общее обозначение; однополюсный переключатель на два направления
72 - контакт переключающий трёхпозиционный с нейтральным положением
73 - контакт замыкающий без самовозврата
74 - выключатель кнопочный нажимной с размыкающим контактом
75 - выключатель кнопочный вытяжной с замыкающим контактом
76 - выключатель кнопочный нажимной с возвратом кнопки
77 - выключатель кнопочный вытяжной с размыкающим контактом
78 - выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки
79 - реле электрическое с замыкающим размыкающим и переключающим контактами
80 - реле поляризованное на одно направление тока в обмотке с нейтральным положением
81 - реле поляризованное на оба направления тока в обмотке с нейтральным положением
82 - реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки
83 - разъёмное однополюсное соединение
84 - гнездо пятипроводного контактного разъёмного соединения
85 - штырь контактного разъёмного коаксиального соединения
86 - гнездо контактного соединения
87 - штырь четырёхпроводного соединения
88 - гнездо четырёхпроводного соединения
89 - перемычка коммутационная размыкающая цепь
