Расчёт высоты конька и площади двухскатной крыши.


   Конёк - высшая точка двухскатной крыши, горизонтальное ребро в месте соединения плоскостей скатов крыши. Во время строительных работ конёк устанавливается до монтажа обрешётки на стропила.


Длина конька двускатной кровли равна длине ската. Основной задачей конька является обеспечение опоры для верхней части стропильной системы. Конёк объединяет все пары стропил между собой, что создаёт необходимую жёсткость и равномерное распределение веса кровельного материала.

В месте устройства конька образуется воздушный зазор, который обеспечивает циркуляцию воздуха и отсутствие застоя воздуха, способствующего распространению гниения деревянных элементов стропильной системы.

● При проектировании крыши и расчёте высоты конька учитывается тот факт, используется ли расположенное под сводом крыши пространство в качестве жилого - в этом случае высота конька зависит от высоты потолка данного помещения. Для оборудования жилой комнаты под крышей необходимо поднять крышу на высоту не меньше, чем на 2,5 м, но ввиду низких боковин в двухскатной крыше это плохо отразится на полезной площади помещения. Если подкровельное пространство не используется в качестве жилого помещения, то расчёт производится, исходя из рекомендованных углов скатов крыши.

● Вычисления можно сделать с помощью специальной программы калькулятора, куда вводятся исходные данные и определяются высота конька, площадь скатов и чердачного помещения.

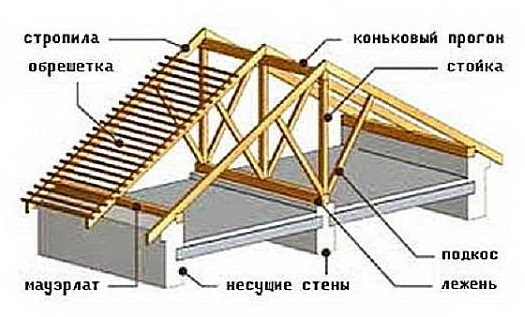

Расчёт высоты конька крыши.

Для самостоятельных расчётов высоты конька и площади двухскатной крыши и прочих параметров можно используются простые геометрические формулы.

Математический способ расчёта высоты конька основан на формуле вычисления длины катета треугольника. В вертикальном разрезе двухскатная крыша образует равнобедренный треугольник. Отрезок, идущий от середины основания до вершины треугольника и будет высотой конька. Для определения величины этого отрезка необходимо использовать формулу: а = b × tgr, где а - высота конька, b - расстояние между скатами по карнизу, r - угол, образованный основанием крыши и скатом. После выполнения расчётов высоты конька можно приступать к вычислению площади фронтона и к расчёту количества пиломатериалов для его зашивки.

Графический метод расчёта высоты конька основан на построении масштабированного чертежа с отражением длины/ширины дома и реальных уклонов скатов крыши. Для этого на бумажном носителе необходимо начертить фронтальную проекцию коробки дома и, используя транспортир, отмеряется угол между основанием кровли и скатами. Расстояние от конькового соединения до карниза измеряется линейкой и переводится в настоящий масштаб. При использовании графического метода расчёт, как таковой, не потребуется, но также не исключено возникновение ошибок. Наиболее надёжным способом расчёта высоты конька и площади скатов считается считается использование специального онлайн-калькулятора.

На определение высоты крыши влияют несколько факторов, которые относятся к природным зонам, где ведётся строительство.

Количество осадков в регионе. Чем больше в определённом регионе выпадает осадков, тем выше необходимо располагать конёк крыши. Осадки с поверхности более крутых скатов лучше самоудаляются. В средней полосе России рекомендуется делать уклон в 40-50º. Исходя из этого показателя, при ширине строения в 6 метров высота конька будет составлять не менее 2,5 метров. Снеговая нагрузка на кровлю.

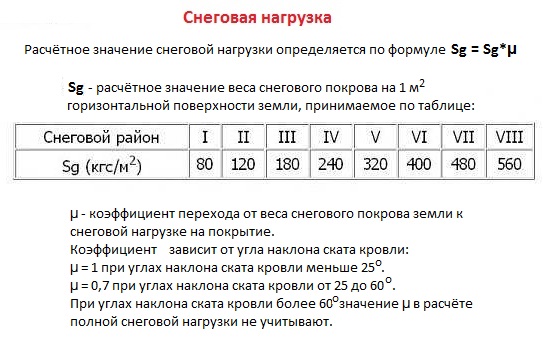

Расчёт высоты конька в зависимости от снеговой нагрузки.

Применяемый кровельный материал в зависимости от своих характеристик влияет на рекомендованный уклон крыши. К примеру, если планируется использовать в качестве кровельного материала шифер, то угол расположения скатов должен быть увеличен, что значительно снизит снеговую нагрузку на кровлю и увеличит срок службы кровли. При использовании гладкого кровельного материала угол наклона подбирается ближе к нижним рекомендованным границам - это уменьшит площадь скатов, их общий вес и затраты на устройство кровли.

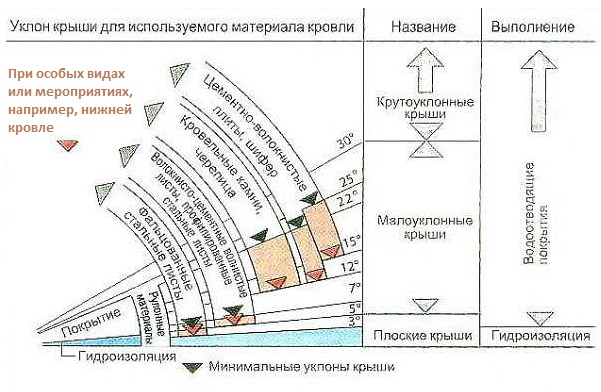

Расчёт высоты конька в зависимости от кровельного материала.

Ветровая нагрузка. В регионах с наличием частого порывистого ветра в целях снижения парусности кровли и её сохранения угол наклона крыши уменьшают.

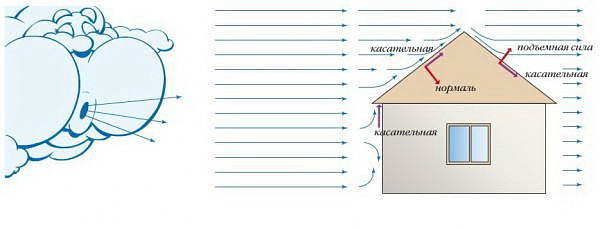

Расчёт высоты конька в зависимости от ветровой нагрузки.
