Вальмовая крыша.


   Наиболее распространённая схема вальмового типа крыши состоит из четырёх скатов, соединяющий конёк с карнизом. По торцам сооружения расположены два ската треугольной формы - они и называются вальмами. Два фронтальных ската при этом имеют форму трапеции.

Вальмовый тип крыши применяется при возведении загородных домов в так называемом "европейском стиле". Такая конструкция надёжна и не лишена эстетической привлекательности. Даже в простой вариант такой крыши можно внести разнообразие путём добавления различных декоративных элементов.

Полувальмовый тип крыши (голландский вид) подразумевает более высокое расположение карнизов торцевых скатов по отношению к фронтальным. Такой вид крыши монтируется при планировании устройства жилого помещения в мансардном пространстве.

Основы конструкции вальмовой крыши

Конструкция вальмовой крыши состоит из определённых узлов и элементов, которые являются основой для более сложных вариантов крыш этого типа.

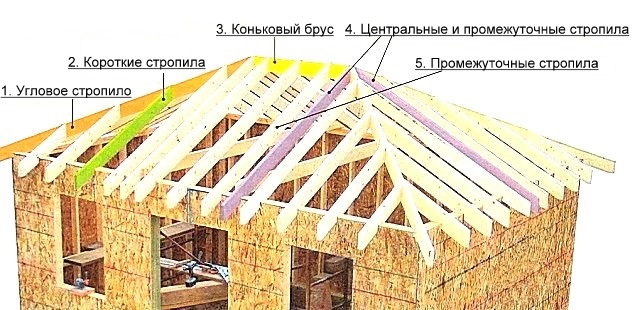

Основы конструкции вальмовой крыши.


1. Угловое стропило (или ребро) всегда располагается под меньшим углом, чем такие же промежуточные элементы конструкции. Для боковых и промежуточных стропил подходят доски сечением 50×150 мм.

2. Короткие стропильные ноги должны иметь такой же уклон, как и промежуточные стропила. Они монтируются на угловой стропильной доске, а не на коньке.

3. Конёк в этом случае имеет такой же размер в сечении, как и стропильные ноги.

4. Центральные стропила стыкуются на углах конька с трёх сторон.

5. Промежуточные стропила соединяют конёк и обвязку, которая проходит по верхней части здания.

Другие элементы вальмовой конструкции используются не всегда. Зачастую их заменяют другими подпорными деталями, особенно в тех случаях, когда планируется в этом пространстве оборудовать комнату.

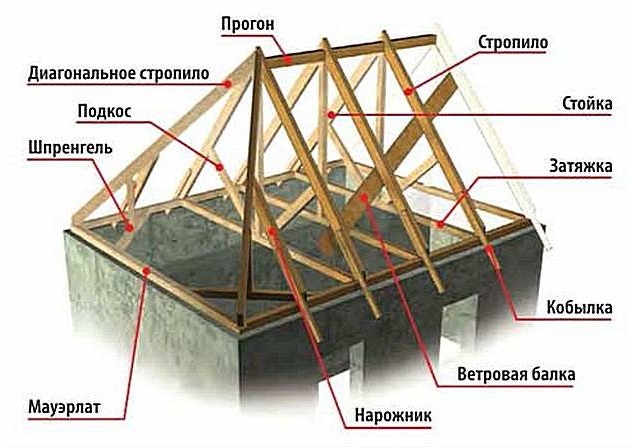

Вальмовая крыша в разрезе.

Кобылка предназначена для увеличения свеса крыши и крепится к установленным стропильным ногам. Увеличение свеса производится для лучшей защиты верхней части стены и промежутка под крышей от атмосферных осадков.

Короткая стропильная нога - нарожник - монтируется к угловому стропилу. Нарожник используется только в вальмовой конструкции.

Затяжка играет роль балки и перекрытия и является скрепляющим стропила элементом.

Мауэрлат есть во всех типах стропильных систем. Это уложенный по всему периметру стен здания брусок.

Ветровая балка используется для общего усиления конструкции. В регионах с повышенной ветровой нагрузкой она монтируется на стропила наискосок с обеих сторон или с той стороны, которая является наиболее ветреной.

Подкосы используются в тех случаях, когда помещение не планируется под создание дополнительной комнаты. Подкосы крепятся под разным углом к стропильным ногам.

Шпренгель придаёт стропильной конструкции жёсткость и снимает нагрузку со стен сооружения. Шпренгель монтируется на мауэрлат по диагонали относительно углов строения.

Диагональные или боковые стропила в зависимости от общего плана конструкции монтируются как с одной торцевой стороны крыши, так и с двух её сторон.

Прогоны в вальмовой крыше - это расстояние между креплением стропил к коньковой балке, которое зависит от климатических условий местности и веса кровельного материала.

Расчёт параметров вальмовой системы

Для расчета точных пропорций вальмовой конструкции можно воспользоваться специальными формулами, позволяющими возвести достаточно прочную и надёжную крышу. При самостоятельных расчётах необходимо принять во внимание следующее:

• Степень надёжности несущих стен и фундамента здания.
• Тип стропильной системы - навесная или наслонная.
• Размер сечения брусков и стропил для элементов системы.
• Расстояние прогона между стропил.
• Угол наклона скатов.
• Величина выступов и проёмов для окон, вентиляции и дымоотводных труб.

Типы скатных крыш в загородном строительстве.

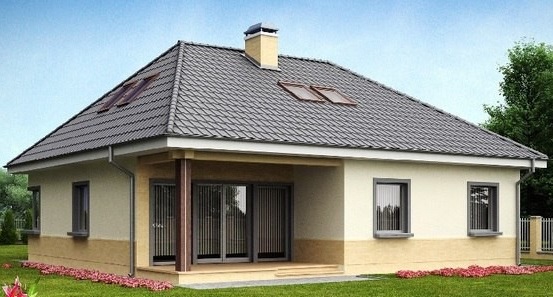

Частный дом в вальмовой крышей.

Подготовка схемы крыши

Схема вальмовой крыши в зависимости от расположения стен строения, финансовых возможностей и степени фантазии может быть различной. Чем сложнее конструкция, тем дольше будут длиться монтажные работы и больше строительного материала для этого потребуется. При выборе достаточно сложной конструкции необходимо будет воспользоваться услугами профессиональных специалистов, без которых невозможно будет грамотно рассчитать количество необходимых элементов и их подбор.

Этапы работ по монтажу вальмовой крыши
Работы по возведению вальмовой крыши выполняются в строгой последовательности:

• Составление схемы стропильной системы.

• Расчёт всех параметров, зависящих от ширины расстояния между стен дома и наличия внутри его капитальных перегородок.

• Подготовка необходимых для монтажных работ инструментов и покупка материалов.

• Подготовка к обвязке стен для установки стропильной системы - настил гидроизоляции.

• Разметка стен под монтаж стропильной системы.

• Установка вальмой конструкции согласно проекту.

• Кровельные работы, монтаж водосточной системы и обрешётки, установка антиобледенительной системы.
