Электропроводка в частном доме | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|

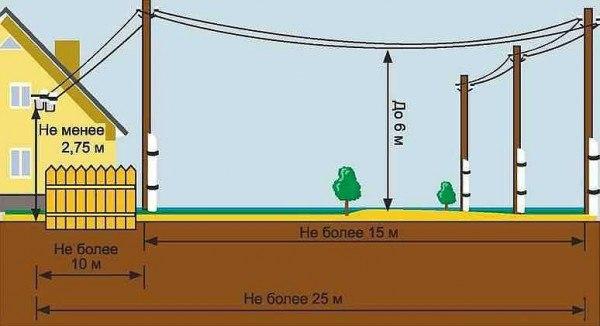

Электропитание к частному дому чаще всего подходит от воздушной линии электропередач воздушным или подземным способом. ● Ввод кабеля в дом воздушным способом должен быть на высоте не менее 2,75 м - этот способ подводки считается наименее трудоёмким и потребует меньших материальных затрат. При достаточной высоте дома на стену строения монтируется распределительный щиток с УЗО, к которому подключается кабель от столба ЛЭП. При недостаточной высоте дома монтируется специальная стойка. Расстояние от точки ввода до столба линии электропередач не должно превышать десяти метров, а при необходимости устанавливается дополнительная опора, расстояние от которой до линии ЛЭП не должно превышать 15 м. Отвод от линии электропередач до 10 м производится медным проводом Ø 4 мм, отводка на расстояние 10-15 м используется провод с медным жилами Ø 6 мм, при использовании алюминиевых проводов их диаметр должен быть не менее 16 мм. • Между опорным столбами при необходимости для увеличения стойкости конструкции можно натянуть трос, к которому и при помощи специальных хомутов прикрепить энергокабель. Также можно применять самонесущие провода, не требующие опоры - самонесущие изолированные провода (СИП), которые подключают с использованием специальной арматуры или полимерных/стеклянных/фарфоровых изоляторов. • К недостаткам воздушной электропроводки можно отнести то, что висящие провода ограничивают возможности проезда крупногабаритной техники и то, что открытость проводов не предполагает существенную защиту от внешних воздействий природных стихий. Также запрещено располагать провода над крышами зданий. ● Подземный способ ввода электричества считается более трудоёмкий и затратным. Причём земляные работы необходимо будет согласовать с балансосодержателем возможных подземных сетей и коммуникаций. • Силовой кабель опускается по столбу внутри стальной трубы, высота которой должна быть не менее двух метров от уровня земли. От дома до столба вырывается траншея, глубина которой варьируется в зависимости от наличия защиты - без защиты глубина траншеи должна быть не менее 1 м, а при наличии защитной бетонной/кирпичной плиты или при прокладке электрокабеля в асбестовой/пластиковой трубе - 0,7 м. • Электрокабель входит в дом в металлической трубе. Используется силовой кабель с медными жилами в усиленной изоляции и жилой сечением ≥10мм². ● Однофазное электропитание предполагает два провода с опоры воздушной линии к вводному электрощиту - один провод является фазой, а другой провод - совмещённый нулевой защитный и рабочий провод. ● При трёхфазном питании с опоры ЛЭП опускаются три фазы и один совмещённый нулевой защитный и рабочий провод. • Преимущества трёхфазного электропитания: - возможность перераспределять нагрузку между фазами - при слабом напряжении на одной из них; - возможность подключения в сеть трёхфазных электроприёмников - к примеру, электрических котлов; - снижение токовых номиналов вводной защитной аппаратуры и сечения вводного кабеля. • Недостатки трёхфазного электропитания. Рабочий ноль с большой долей вероятности может оборваться, что приведёт к перенапряжением минимум в одной, наименее нагруженной фазе, необходима обязательная установка модульных ограничителей перенапряжения в вводном щите. С точки зрения противопожарной безопастности трёхфазное электропитание считается более опасным В трёхфазной сети рабочее напряжение составляет 380 В, тогда как в однофазной - 220 В. При коротком замыкании сила тока при большем напряжении будет гораздо больше. При наличии в области входа электропитания в дом каких-либо легковоспламеняемых материалов необходимо установить в этом месте дополнительный трёхполюсный автомат большого номинала - эта мера предосторожности поспособствует ограждению строения от короткого замыкания. ● Энергоснабжающие организации в настоящее время требуют устанавливать приборы учёта на улице - непосредственно на вводном щите, на котором монтируется вводное УЗО или автоматический выключатель и электросчётчик. Внутри дома устанавливается внутренний электрощит - к нему идёт питающий провод с вводного щита. Электропитание всего дома начинается именно с вводного щита. Электроснабжение распределяется на разные группы потребителей: • Силовая группа (мощные потребители), к которым относятся котёл, морозильная установка, стиральная машина, бойлер. • Группа "освещение" может быть также разбита по этажам в зависимости от площади и этажности конкретного дома. • Группа "розетки" может быть как на весь дом, так и разбита по этажам. |
||||||||||
