Трёхфазные и однофазные электрические сети.


   По проводам, передающим электроэнергию на значительное расстояние, идёт трёхфазный ток, а заходящий в квартиру он уже однофазный. Преобразование трёхфазного тока в однофазный.

Преобразование трёхфазной цепи на три однофазные происходит по ВРУ, куда входит пятижильный кабель, а выходит трёхжильный. Остальные две жилы питают другие квартиры. Квартир может быть несколько - лишь бы выдержал кабель. Внутри щита происходит разъединение трёхфазной цепи на однофазные, причём к каждой отходящей в квартиру фазе добавляются ноль и заземление - таким образом образуется трёхжильный кабель.

● Ноль - это нейтральный проводник, в котором нет напряжения. В идеале в трёхфазной сети должен быть лишь один ноль. В нейтральном проводнике нет потенциала относительно земли. В фазовом напряжение составляет 220 В, в паре "фаза-фаза" - 380 В. Во время подключения сети к однофазной цепи одна фаза входит в квартиру.

В трёхфазной сети в идеале должен быть только один ноль.  Так как ток сдвинут по фазе относительно друг друга на одну треть, больше и не надо. Ноль - нейтральный проводник, в котором отсутствует напряжение. В отличие от фазового, в котором напряжение составляет 220 В, в нейтральном проводнике нет потенциала относительно земли. В паре "фаза-фаза" напряжение составляет 380 В. При подключении сети к однофазной цепи одна фаза входит в квартиру, где в каждой комнате находятся несколько электроприборов. Нагрузка на эти две фазы не может быть одинакова и поэтому о нейтральном проводнике уже не может быть и речи - на нём появляется напряжение, причём чем оно более неравномерное, тем оно больше.

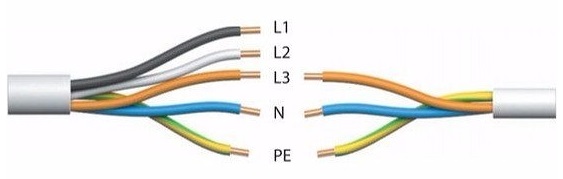

Трёхфазная электрическая сеть.

Чтобы в сумме получился ноль, фазы должны компенсировать друг друга. Но в действительности этого не происходит. К тому же в настоящее время на рынке бытовой техники получили распространение импульсные электроприборы, которые в момент включения потребляют много больше энергии, чем при обычной работе. Данные импульсные электроприборы в добавок к разности нагрузки на фазы создают условия для возникновения такого напряжения в нейтральном проводнике, что оно может и два раза превышать напряжение в любой другой фазе.

● Испытывающий большие нагрузки нейтральный проводник имеет такое же сечение, что и фазовый провод. По этой причине нейтральный проводник может просто не справиться с нагрузкой и перегореть - происходит отгорание ноля.

Методы борьбы с отгоранием ноля:

- увеличивать сечение нейтрального провода (дорого);
- равномерно распределить нагрузку между тремя фазами (в многоквартирном доме это труднодостижимо);
- установить стабилизатор напряжения - понижающий разделительный трансформатор.

УЗО - устройство защитного отключения

● Владельцы частных жилых домов могут сами выбрать - провести трёхфазную сеть или однофазную. В своём доме хозяин вправе сам распределить электроэнергию по фазам, сосчитать мощность своих электроприборов и для равномерной нагрузки распределить их по фазам. Расчёты производятся примерно, но и здесь существуют некоторые нюансы.

однофазная электрическая сеть

К плюсам трёхфазной сети относится то, что она позволяет получить больше мощности. Если сравнивать этот показатель с однофазной сетью, то при общей мощности приборов в 10 кВт она уже будет испытывать перегрузки, тогда как трёхфазная сеть легко может справиться и с суммарной мощностью электроприборов в 30 кВт. При заходе в частный дом с линии электропередач (ЛЭП) одной фазы через проводник сечением в 16 мм максимальная мощность составляет порядка 14 кВт, а при использовании трёхфазной сети максимальная мощность уже составит 42 кВт.

Минусы трёхфазной сети. Необходимо знать правила эксплуатации трёхфазных сетей. Напряжение на отдельном участке цепи сильно зависит от работы других. При перегрузке на одной из фаз остальные фазы могут начать работать некорректно. Для устранения данного негатива необходима установка стабилизатора.
