Лента новостей сайта
Кладка с прогревом и в тепляках. |
В процессе возведения зданий и сооружений повышенной этажности существует несколько способов прогрева кирпичной кладки при помощи специальных приборов и оборудования - электроподогрев, искусственный обогрев калориферами, подогрев приборами инфракрасного излучения, а также кладка в тепляках.
● Приборы инфракрасного излучения и калориферы способны нагревать воздух в помещении до 30-40 ºС. Метод повышения прочности кирпичной кладки при помощи искусственного обогрева нижних этажей требует утепления проёмов и перекрытия, которое отделяет прогреваемые помещения от непрогреваемых. Температура воздуха внутри прогреваемых помещений должна быть не ниже 10 ºС в самых холодных местах - рядом с наружными стенами на высоте порядка 50 см. Влажность воздуха во время прогревания должна быть не более 70%. Регулировку влажности можно осуществлять при помощи вентиляции. Сама кирпичная кладка производится на растворы с маркой не ниже 10 без использования химических добавок. Обогреваемые с одной стороны наружные стены при оттаивании на половину своей толщины увеличивают прочность на 30-40%.

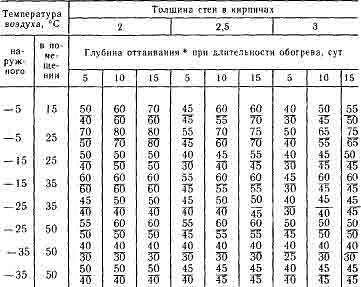

● Глубина оттаивания кирпичной кладки при одностороннем обогреве.
• Число над чертой означает глубину оттаивания кладки из сухого керамического кирпича в процентах от толщины стены.
• Число под чертой - глубина оттаивания кладки из силикатного или влажного керамического кирпича в процентах от толщины стены.
• Таблица глубины
оттаивания кладки при одностороннем
обогреве |
● Электропрогрев кирпичной стены предусматривает закладку в кладочные швы электродов. Электроды укладываются в горизонтальные швы по ходу кладки через каждые два ряда. Расстояние между электродами составляет не менее 25 см при напряжении в сети 220 В, а при напряжении в 380 В - на расстоянии 40 см. В качестве электродов используются металлические прутки или проволока диаметром 6-8 мм. Необходимо следить, чтобы все вертикальные швы в кирпичной кладке были заполнены раствором - электроды нагревают растворные швы до температуры 30-35 °С.
| ● Электропрогрев кладки ведётся до приобретения раствором прочности не менее 20 % от проектной. Электропрогрев замёрзшей кладки при температуре ниже -5 °С производится после предварительного отогрева её поверхностными нагревателями. Для уменьшения теплопотерь прогреваемые конструкции следует защитить теплоизоляционными щитами или укрыть теплоизоляционными материалами. |
Таблица:
электроподогрев кирпичной стены. 1 - электрическая сеть; 2 - электроды. |

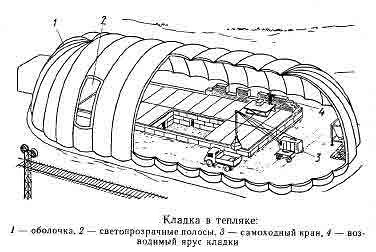

● Кладка в тепляках применяется при небольших объёмах и сжатых сроках строительства. В этом случае над будущей конструкцией сооружения возводится шатёр - пространственное ограждение, называемое "тепляк". Внутрь тепляка посредством калорифера подаётся тёплый воздух Необходимый температурный режим внутри тепляка поддерживается либо при помощи калориферов, либо установленными в нём нагревательными приборами. Сама кладка производится обычным способом.
| • Что представляет из себя тепляк? По сути своей - это теплица, т. е. пространственный каркас, обтянутый плёнкой. Постоянный прогрев внутри этого помещения не позволяет температуре опуститься до отрицательных значений. Перед кладкой кирпич выдерживается в тепляке не менее суток. Температура раствора должна быть не ниже, чем +5 ºС, марка раствора не ниже 10. Длительность прогрева кирпичной кладки составляет не менее шести суток при температуре внутри тепляка +5 ºС и не менее пяти суток при температуре +10 ºС. |  |
● Кладка с химическими добавками. Во время приготовления кладочного раствора в него вводят специальные добавки, которые способствуют снижению температуры замерзания раствора и ускорению процесса затвердевания. До того, как раствор замёрзнет, он набирает до 40-50% расчётной прочности. В качестве добавок применяются:
ХН - хлорид натрия - NaCl;
ХК - хлорид кальция - CaCl2;
НН - нитрит натрия - NaNO2;
П - поташ - K2CO3;
Другие химические добавки в количестве 2-3% от массы цемента.
• Растворы с добавкой хлорида кальция набирают прочность при температуре наружного воздуха до -35-40 ºС, с добавкой поташа - до -25-30 ºС, с добавкой нитрита натрия твердение происходит при температуре до -15 ºС. Использование химических добавок - довольно распространённый способ, но стоит помнить, что при его использовании могут появится высолы.
● Наиболее простой и дешёвый способ вести кирпичную кладку при отрицательных температурах - это подогрев кладочного раствора, который нагревается до определённой температуры и при этом успевает пройти первичный этап схватывания. В последствии, во время оттаивания/остывания раствора процесс схватывания продолжается.
• Необходимо заранее выбрать, какой способ подогрева будет применяться. Если не обеспечить раствору нужный режим, то сама кирпичная кладка может прийти в негодность и просто рассыпаться.
Для связи: uvo70@yandex.ru
Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.
