Расчёт системы обогрева водостока и её монтаж.


   Перед тем, как приступить к расчётам, необходимо определиться, каким образом будут обогреваться все элементы системы. Знание параметров водосточной системы необходимы для определения мощности.

Для обогрева водостока и кровли используются кабели мощностью не менее, чем 25-30 Вт на один погонный метр. Используемые резистивные и саморегулирующиеся кабеля применяются не только для устройства обогрева кровли и водосточной системы - например, при устройстве тёплых полов, но в этом случае мощность кабелей будет меньше.

● Потребляемая мощность оценивается в активном режиме - то есть в то время, когда обогревательная система трудится с максимальной нагрузкой. Если взять усреднённые климатические показатели, то холодное время года длится с ноября по март включительно и система обогрева будет работать с максимальной нагрузкой от 11 до 33% этого времени.

Пример расчёта мощности для стандартной конструкции с сечением вертикального водостока 80-100 мм и диаметром трубы-жёлоба 120-150 мм:

• Точное измерения длины всех желобов с последующим сложением полученных величин. Результат умножается на 2 - это будет длина кабеля по горизонтальному участку системы.

• Измеряется длина всех вертикальных водостоков. Так как в этом случае будет достаточно одной линии кабеля, то его длина будет равна общей длине вертикальных водостоков.

• Результаты измерений горизонтальных и вертикальных участков складываются и полученный результат умножается на 25. Таким образом получается мощность обогрева в активном режиме.

• Данные расчёты имеют приблизительный характер. Если самостоятельно вычислить мощность не представляется возможным, то необходимо будет воспользоваться услугами специалистов.

Где укладывается греющий кабель водосточной системы. Кабель фиксируется на участках схода растаявшего снега и во всех местах, где образуется наледь. В ендовах кровли кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум в одном метре от начала свеса.

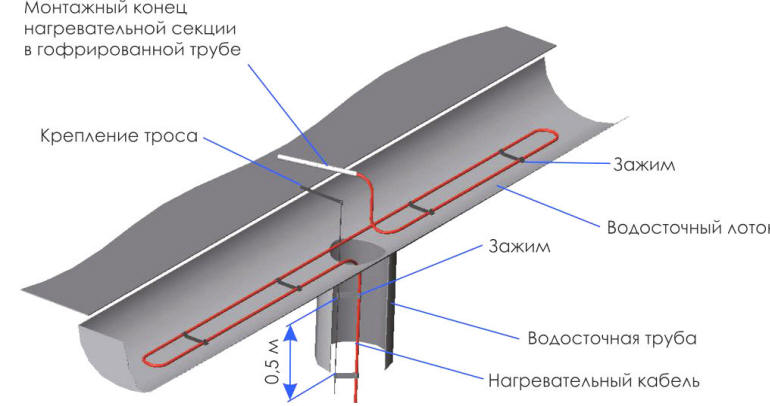

Монтаж системы обогрева водостоков.

● На 1 м² ендовы должно приходиться 250-300 Вт мощности. На плоских участках крыши устраивается обогрев части кровли, которая находится непосредственно перед водосбором и таким образом растаявший снег в виде воды будет беспрепятственно попадать в трубу. По кромке карниза кабель укладывается в виде змейки. Шаг змейки для мягких кровель составляет 35-40 см, на жёстких кровлях шаг змейки делается кратным рисунку кровельного покрытия. Длина петель выбирается таким образом, чтобы на обогреваемой поверхности во избежание наледи не было возможности образования зон холода. Кабель укладывается на линии отрыва воды по капельнику - в зависимости от конструкции системы может быть от одной до трёх нитей.

Греющий кабель устанавливается внутри водосточных желобов. Как правило, монтируются две нити, а мощность выбирается в зависимости от диаметра жёлоба. Внутри водостоков устанавливается одна греющая жила. Водосборным воронкам и трубам уделяется особое внимание и здесь требуется дополнительный обогрев.

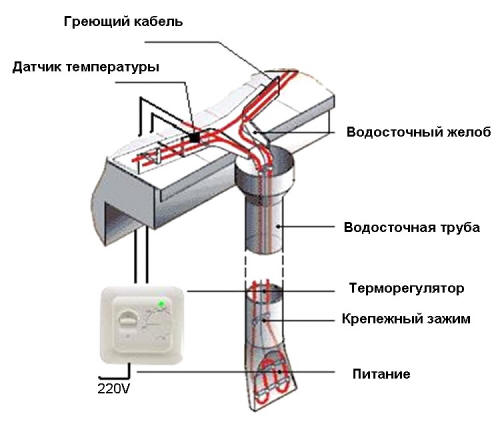

Устройство системы обогрева водостока

● Разметка участков будущей системы обогрева.

● Обозначение мест прокладки кабелей с учётом всех поворотов и степени сложности их выполнения.

● Во время разметки необходимо произвести тщательный осмотр основания, на котором не должно быть острых углов или выступов, способных повредить кабель. При необходимости кабель можно нарезать на отдельные детали нужной длины и формы, а впоследствии скрепить их при помощи муфт.

Монтаж кабеля обогрева. На вертикальных участках кабель укладывается с использованием специальной монтажной ленты, обладающей достаточной прочности. Лента крепится поперёк кабеля, каждая полоска ленты фиксируется дополнительно заклёпками с обязательной обработкой мест их установки специальным герметиком. Саморегулирующийся кабель фиксируется лентой через каждые 50 см, а резистивный кабель - через каждые 25 см.

Устройство системы обогрева водостока.

Внутри водостоков для фиксации греющего кабеля применяется лента для монтажа или термоусадочная трубка. Если длина некоторых деталей составляет более шести метров, то в целях снятия несущей нагрузки с кабеля придётся дополнительно использовать металлический трос, к которому и крепится кабель.

● На кровельной поверхности используется монтажная лента, приклеенная на герметик или на монтажную пену. Если осуществлять крепёж кабеля на кровле заклёпками с добавлением дополнительных отверстий в кровельном материале, то это может привести к нарушению целостностью кровли и к появлению протечек.

Отличия тёплой крыши от холодной Снеговая нагрузка на кровлю

● После выбора места и установки распределительных коробок и датчиков производится их проверка методом прозванивания и измерение сопротивления изоляции всех получившихся секций. Устанавливаются датчики термостата, укладываются силовой и сигнальный провода. Датчики - небольшие устройства с проводом, длина которого может варьироваться по выбору. Детекторы устанавливаются в строго определённых местах.

● Определённые участки системы требуют усиления обогрева и в этих местах устанавливается большее количество кабеля. К подобным участкам относятся места наибольшей возможности образования наледи - например, воронка водостока. Для датчика снега выбирается место на крыше дома, для детектора воды - в нижней точке жёлоба. Детекторы соединяются с контроллером. В строениях со значительной площадью кровли датчики можно объединять в группы, подключаемые к общему котроллеру.

● Система автоматического управления монтируется в щитке. Расположен распределительный щиток, как правило, внутри дома, где также располагаются защитная группа и контроллер, хотя в зависимости от типа контроллера его месторасположение может быть различным. Независимо от своего месторасположения любой контроллер имеет клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания. После установки защитной группы измеряется сопротивление ранее уложенных кабелей. Далее следует произвести тест на автоматическое защитное отключение и если тест пройден, то можно приступить к программированию термостата и ввести систему в работу.
