Схемы отопления в частном доме. Фото.


   Несколько распространённых схем систем отопления в частном малоэтажном домостроении.

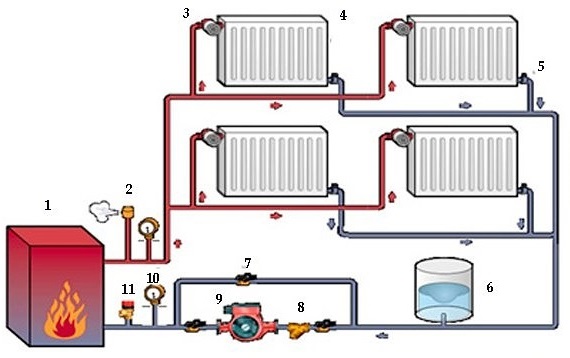

Схема отопления в частном доме.
1 - Котёл.
2 - Автовоздушник.
3 - Термостатический клапан.
4 - Радиатор.
5 - Балансировочный клапан.
6 - Мембранный расширительный бак.
7 - Шаровой кран (вентиль).
8 - Фильтр сетчатый магистральный.
9 - Циркуляционный насос.
10 - Термоманометр.
11 - Предохранительный клапан.


Схема отопления дома.

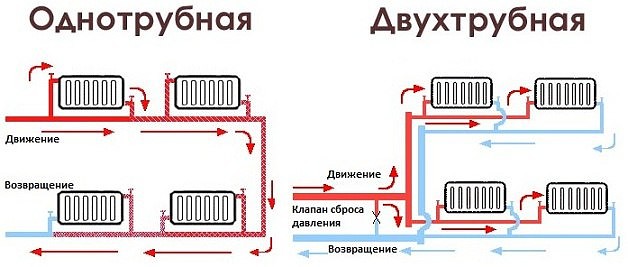

Схема отопления частного жилого дома.

Схема системы отопления.

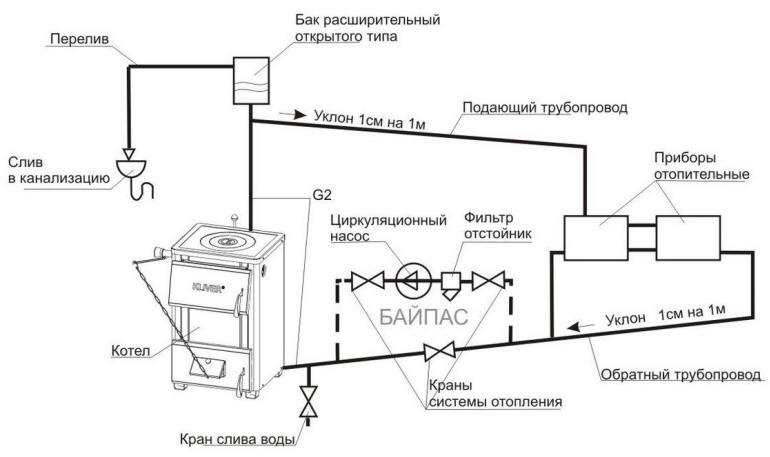

Схема системы отопления частного дома.

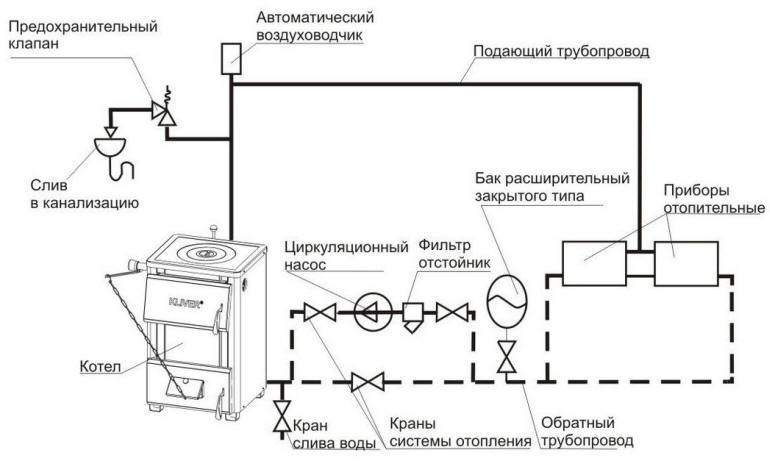

Схема отопления
