Способы разводки радиаторов отопления.


   Боковое одностороннее, последовательное, нижнее, диагональное и параллельное подключение радиаторов отопления.


Боковое одностороннее подключение радиаторов относится к наиболее распространённым. Его суть сводится к тому, что подводящая труба присоединяется к верхнему патрубку, а отводящая труба присоединяется к нижнему патрубку. Этот тип подключения обеспечивает набольшую теплоотдачу. Если горячая вода подаётся снизу, подводящая труба соединяется с нижним патрубком, то мощность снижается на 5-7%. При одностороннем боковом подключении многосекционных радиаторов и при наличии недостаточного прогрева в их последних секциях потребуется дополнительная установка удлинителей протока воды.

Последовательное подключение радиаторов подразумевает движение теплоносителя под воздействием давления внутри отопительной системы. Для выхода лишнего воздуха из системы радиаторы снабжаются краном Маевского. При аварийных ситуациях, при ремонте или замене радиатора придётся полностью отключить всю отопительную систему.

Нижнее подключение радиаторов отопления используется в случаях, когда трубы отопления уложены под плинтус или в пол. Патрубки подачи и "обратки" находятся снизу и вертикально направляются в пол. С эстетической точки зрения данный способ представляется наиболее приемлемым.


Теплоотдача может изменяться в зависимости от способа подвода теплоносителя к радиаторам отопления.

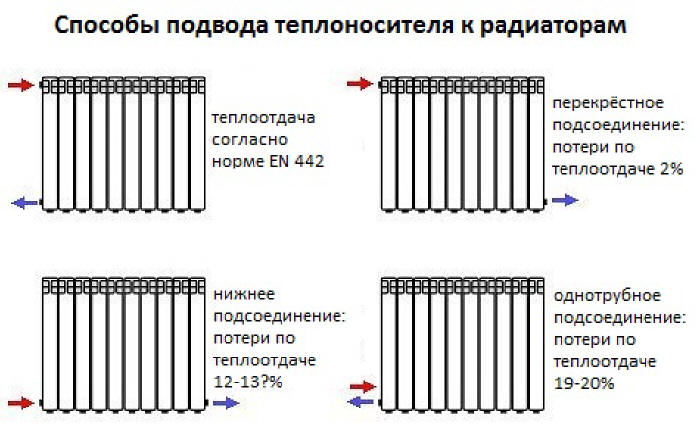

Способы подвода теплоносителя к радиаторам.

Диагональное подключение радиаторов отопления используется при наличии многосекционных - от 12 и более секций радиаторов. Подводка горячей воды в радиатор происходит через его верхний патрубок с одной стороны, а "обратка" - через нижний патрубок с обратной стороны радиатора.

Схемы отопления в частном доме. Фото.
Ошибки при проектировании систем отопления
Теплопроводность строительных материалов
Планировка отопительных систем и их монтаж
Электроотопление
Геотермальное отопление дома

При параллельном подключении радиаторов отопления устанавливается такая разводка, при которой теплоноситель поступает через встроенный в отопительную систему теплопровод. Отвод происходит таким же образом. К плюсам подобной системы относится то, что замену радиаторов можно производить без отключения общей системы отопления - достаточно перекрыть установленные на входе и выходе краны. Отрицательным фактором такого подключения является то, что при низком давлении в системе радиаторы могут недостаточно прогреваться.
