Усиление стропильных конструкций.


   Усиление стропильной системы требуется, когда в по причине ошибок в расчётах или во время монтажных работ крыша не выдерживает эксплуатационных нагрузок, что приводит к её деформации.

● Стропильную конструкцию любого строения - дома, бани, гаража, хоз. постройки - необходимо регулярно проверять на наличие каких-либо повреждений, при выявлении которых во избежание дорогостоящих ремонтных работ следует приступать к усилению несущей способности стропил. Часто используется метод, включающий в себя монтаж разгружающих балок, установка подкосов или двухсторонних накладок.

● В случаях, когда стропила выбраны по прочностным характеристикам, они не обязательно обладают нужными показателями на прогиб, согласно СНиП "Нагрузки и воздействия" и поэтому потребуется увеличить площадь поперечного сечения стропил. Если в кровельной системе гаража или другой лёгкой постройки стропила недостаточно толстые, то усиление производится с использованием подмог - дополнительных деревянных балок, которые фиксируется к нижнему поясу стропила в пролёте между подстропильной ногой и мауэрлатом. Крепёжными элементами могут служить болтовые хомуты или зубчатая пластина. Крепление стропил.

Усилению узла опирания неразрезной стропильной ноги на подкос необходимо уделить особое внимание. В месте опирания неразрезного стропила на подкос строения возникает максимальный изгибающий момент. Для нивелирования прогиба в этом узле необходимо увеличить сечение стропильной ноги установленными с обеих сторон накладками, размеры которых подбираются в зависимости от расчётных параметров сечения при максимальном изгибающем моменте. Усиление дощатыми накладками делается с применением болтовых хомутов или с использованием гвоздей. При увеличении длины подмоги и при выводе этой подмоги за край опирания на подкос данная балка будет ещё и выполнять функцию усиливающей опорный узел накладки.


● Во время работ по реконструкции крыши зачастую необходимо сделать более крутой кровельный скат. При этом не обязательно полностью менять стропильную систему, а надо смонтировать новые стропила, скрепив их со старыми с помощью перекрёстной дощато-гвоздевой стенки. Построенная таким способом ферма будет иметь заданный угол и обеспечит увеличенную жёсткость всей конструкции. К недостаткам этого способа усиления относится то, что при этом не удастся увеличить пространство чердачного помещения или мансарды.

Усиление нижней части стропильных конструкций

Нижние части стропильных ног с опорой на мауэрлат и сами балки мауэрлата являются очень уязвимыми частями стропильной системы. Загнивание деревянных элементов с одновременным снижением прочностных характеристик происходит по причине использования сырого пиломатериала во время строительства или из-за увлажнения деревянных элементов ввиду протечек кровли. Причинами появления и накопления влаги могут быть плохая гидроизоляция между мауэрлатом и стеной, повреждение пароизоляции или вентиляции.

Для усиления каркаса крыши монтируются дополнительные подкосы, которые закрепляются к нижней части стропил с упором в балку мауэрлата. Для увеличения устойчивости конструкции фермы нижние концы дополнительно установленных подкосов будет лучше несколько раздвинуть. Изгибающий момент с пролёта между подстропильной ногой и мауэрлатом можно убрать при упоре подкоса в дополнительный лежень.

Укрепление повреждённой стропильной системы

● При необходимости замены подгнившей части мауэрлата или элементов стропильной системы используются дополнительные накладки. При деформации одиночных стропил допускается усиление деревянными накладками. Они закрепляются болтами или гвоздями, а сама накладка должна нижним торцом опираться на мауэрлат, а также дополнительно крепиться на нём скруткой из скатанной проволоки. Прутковые протезы используются при усилении стропильной системы с большими повреждениями стропил, которые в процессе ремонтных работ демонтируются.

Усиление стропильных конструкций при помощи прутковых протезов применяется при массовых повреждениях деревянных стропил. В этом случае усиление подразумевает демонтаж поврежденных частей конструкций. Поврежденная стропильная нога крепится на временных опорах, после чего часть кровельного покрытия демонтируется, а дефектный участок выпиливается. Выполненный из нового бруса протез заданных размеров монтируется на место удалённой части с опорой на балку мауэрлата.

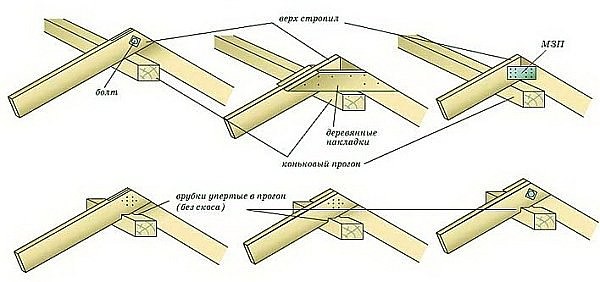

Усиление стропильных конструкций с помощью прутковых протезов.


При необходимости частичной замены мауэрлата усиление стропильной системы производится следующим образом:

• На временных опорах закрепляются стропильных ноги.

• Деформированная часть мауэрлата удаляется.

• Если стена из кирпича, то на забитые в кладку костыли укладывается балка нужного сечения длиной порядка одного метра.

• На стену или перекрытие укладывается кусок лежня такой же длины, как и уже уложенная балка.

• Стропильная нога укрепляется двумя подкосами, которые должны упираться в новую балку.

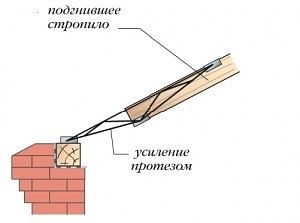

Усиление протезом подгнившего стропила. Усиление стропильной системы протезом.

● Во время эксплуатации кровли в конструкции скатной крыши может появиться прогиб стропильных ног, но при обнаружении этого дефекта следует обязательно обратить внимание на качество крепления стропил. Место крепления стропил к коньку крыши также, как и крепёж к мауэрлату, относится к наиважнейшим узлам. При обнаружении расхождений они устраняются. Исправительные работы в целях обеспечения плотного прилегания стропильной ноги к коньковой части могут потребовать использование домкрата. Место стыковки стропил надёжно укрепляется. Усиление производится с помощью металлической перфорированной полосы или деревянной накладки непосредственно под коньком, в роли которой можно использовать деревянную доску толщиной не меньше двух сантиметров.

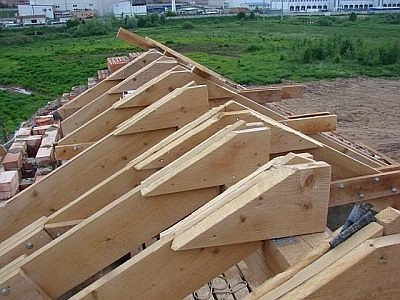

Для устранения прогиба стропил используется гидроцилиндр. Крепление деревянных треугольных упоров с внутренней стороны стропил выполняется с использованием саморезов. Гидроцилиндр выпрямляет стропило, после чего для предотвращения деформации стропильного каркаса под внешними нагрузками монтируется жёсткая распирающая перемычка.

Крыша из поликарбоната
Особенности многощипцовой кровли

Для усиления деревянных стропильных ног способом наращивания бруса подготавливается брус нужной ширины, которая должна соответствовать размерам стропил или быть несколько больше. До того, как полностью зафиксировать брус усиления, с помощью саморезов его необходимо закрепить на стропиле. Затем выполняется несколько сквозных отверстий через стропильную ногу и усиливающий брус для крепления других элементов шпильками. Отверстия необходимо располагать с шагом от 30 до 50 см в шахматном порядке, что позволит увеличить сопротивление конструкции при нагрузках на изгиб.

• Диаметр сквозных отверстий должен быть подобран таким образом, чтобы он соответствовал крепёжным элементам. В отверстия вставляются резьбовые шпильки, на концы которых надеваются широкие шайбы и навинчиваются самоконтрящиеся гайки. Затягивание гаек производится до тех пор, пока не появится звук потрескивания древесины. Таким образом выполняется надёжный крепёж, не подверженный разбалтыванию во время эксплуатации.
