Армирование фундамента.


   Монолитный ленточный фундамент испытывает на себе различные нагрузки. Сверху идёт давление веса строения, снизу, особенно в зимний период, фундамент может выдавливаться наружу пучинистым грунтом.

● Ленточный фундамент имеет небольшую ширину и поэтому поперечного напряжения нет. Опасными являются продольные растягивающие нагрузки. Застывший бетон не относится к пластичным материалам и под серьёзными нагрузками может потерять свою структурную целостность. Во избежание этого негатива бетонный раствор в процессе заливки подвергается армированию.

Для усиления бетонного фундамента и повышения его стойкости к растягиванию применяется стальной арматурный каркас, основными элементами которого являются продольные горизонтальные прутья - нитки (рабочая арматура). Применяется стойкая к коррозии и разрывным нагрузкам арматура класса А3 с серповидным сечением или кольцевой ребристостью - для лучшего взаимодействия с раствором. При армировании фундамента для относительно лёгких строений используется арматура с сечением 8-10 мм, а для более тяжёлых домов применяется рабочая арматура в 12-16 мм. Также толстые нитки используются при наличии пучинистого грунта, который в зимний период давит на фундамент в значительной степени. При сборке арматурного каркаса применяется монтажная арматура с гладким сечением. Прутья этой распределительной арматуры имеют сечение 6-8 мм - они тоньше, чем рабочие нитки по причине того, что не подвергаются сильным нагрузкам.

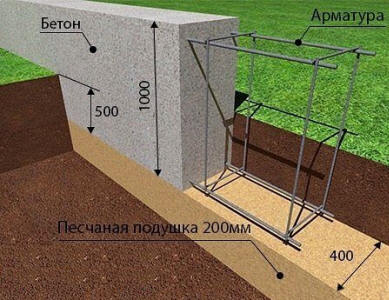

Армирование ленточного фундамента

Расстояние между осями рабочей арматуры не должно превышать 400 мм, а суммарное значение сечений ниток арматуры - не менее 0,1% от площади сечения монолитного бетонного элемента. Для незаглублённого фундамента можно использовать 4 продольных прута, а для заглублённого фундамента с высотой более 700 мм применяются шесть и более продольных ниток. В зависимости от ширины ленточного фундамента в одном ярусе используются два или три стержня. Распределительные прутья для поперечного и вертикального армирования не должны быть удалены на более, чем 600 мм друг от друга. Промежуточные нитки называются конструктивными. Расположение арматуры в бетоне регламентируется нормативным документом СП 52-101-2003 "Пособие по проектированию бетонных и железобетонных конструкций из тяжёлого бетона без предварительного напряжения арматуры", а также пособием по проектированию "Армирование элементов монолитных железобетонных зданий". Виды армирования.

Арматура в фундаменте располагается максимально близко к верхней и нижней плоскостям - так как сильнейшие растягивающие нагрузки ленточный фундамент испытывает именно там. В случаях с многоярусным армировании высоких монолитов нижний и верхний ярусы могут содержать больше стержней, чем промежуточные ярусы. Между стенками фундамента и элементами арматуры необходимо сделать защитный слой материала, который защитит арматурный каркас от влаги, обеспечит возможность соединения всех элементов каркаса согласно плану, установит чёткое взаимодействие бетона и стальной арматуры. В монолитных фундаментах на бетонной площадке защитный слой составляет 35 мм. Если бетонная подошва отсутствует, то защитный слой должен составлять 70 мм. Данный размер можно выдержать посредством подкладывания кусков бетона 10х10 см ("сухари") или фиксаторов из пластика различной размерности. Для поднятия арматурного каркаса не используются щебень, древесина, арматура, кирпичный бой. Выставить каркас с боковыми зазорами можно с использованием удлинённых горизонтальных монтажных прутьев, упирающихся в стенки опалубки фундамента. Также для выставления зазора подойдут и пластиковые приспособления.

Армирование углов и примыканий. Эти места подвергаются сильным и разнонаправленным нагрузкам и именно по этой причине должны быть снабжены дополнительными силовыми элементами. Также к углам и примыканиям предъявляются дополнительные требования к качеству соединения арматурных нитей и соблюдению необходимой длины их перехлёстки. Усиление анкеровки углов достигается путём добавления монтажных прутьев и использованием вспомогательных П-образных и Г-образных элементов. Дополнительные монтажные прутки могут быть вертикальными - в точках пересечения арматуры и горизонтальными - с половинным шагом.

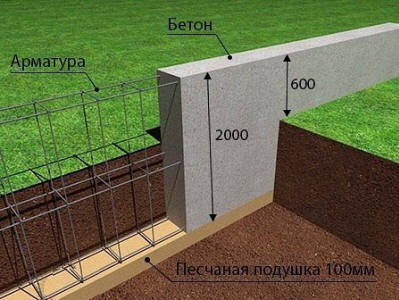

Армирование фундамента

Закрепление стержней рабочей арматуры в бетоне (анкеровка) ведётся прямым окончанием, с круглым загибом - крюком, петлёй - U-образным окончанием, с прямоугольным загибом - лапкой, с приваренными поперечными прутьями. Окончание гладкой монтажной арматуры класса А1 должно быть загнутым или иметь анкер.

Стыковка арматуры является очень ответственным мероприятием. Сам стык рабочей арматуры - слабое место - и поэтому не следует делать его в напрягаемых участках, к которым относятся примыкания, углы, середина длинной стены. В одном арматурном ярусе соседние стыки следует делать с некоторым смещением. Прутья диаметром до 40 мм могут соединяться без применения сварки - с помощью вязальной проволоки в трёх точках нахлёстки. Также для этого можно применять обжимные гильзы или специальные муфты.

Сборка каркаса арматуры. Так как профиль каркаса известен, то готовые арматурные секции можно создать по шаблону на верстаке - т. е. нет необходимости проводить все монтажные работы в траншее фундамента, предварительно нарезав монтажную арматуру на короткие прутки. Для того, чтобы заранее подготовить секции каркаса, надо будет на плоской поверхности очертить поперечное сечение каркаса и в местах прохода продольной рабочей арматуры закрепить небольшие штыри, роль которых могут выполнить приваренные на стальной лист четыре болта. Вокруг этих штырей изогнуть гладкую распределительную арматуру. По углам, внутри этих замкнутых или открытых кольцевых элементов будут раскрепляться рабочие ребристые пруты.

Сборку каркаса можно производить традиционной электродуговой сваркой, а для малых диаметров - методом точечной сварки. Также применяется вязка арматурных прутьев стальной проволокой сечением 0,8-1,2 мм. Для этого отрезок проволоки длиной до 300 мм складывается вдвое и оборачивается вокруг пересечения арматурных прутьев. Для облегчения данной операции можно воспользоваться специальным пистолетом для вязки арматуры.

Как выбрать арматуру для фундамента
Вязка арматуры при армировании фундамента
Армирование кирпичной кладки
Усиление фундамента
Подготовительные работы и разметка фундамента
Устройство и изготовление опалубки

Внимание! В процессе установки арматуры и опалубки нельзя забывать про дополнительные проёмы под необходимые коммуникации в будущем фундаменте. Для этих целей внутри опалубки устанавливается деревянный короб враспор со стенками, который после созревания бетона удаляется вместе со щитами опалубки. Также можно использовать гильзу из полимерной трубы или полнотелый куб из пенопласта.
