Фундамент из буронабивных свай.


   Буронабивные сваи представляют из себя заполняемые бетоном скважины. Для повышение прочности бетона применяется установка арматурного каркаса. Роль опалубки выполняет сам грунт, а в слабых и обводнённых грунтах стенки скважины закрепляются обсадными трубами.

Использование свайных фундаментов в сооружениях без подвалов позволяют исключить объёмные земляные работы. Основная функция сваи заключается в том, чтобы передать нагрузку от несущих конструкций дома в нижележащие слои грунта. Различаются сваи набивные и забивные. Забивные сваи могут быть из металла, железобетона или дерева. Железобетонные сваи наиболее востребованы. Металлические или деревянные сваи сейчас применяются редко по причине их малой долговечности и низкой коррозионной стойкости.

Буронабивные сваи устанавливаются следующим образом: снабжённый рабочим органом буровой агрегат разбуривает скважину необходимой глубины и диаметра. Рабочий орган действует по принципу вращательного бурения - ковшовый бур или шнековая колонна. От возможного обрушения устье скважины предохраняется металлическим патрубком.

Бурение скважины производится с периодической выдачей грунта на поверхность. Если выбранный грунт не будет использоваться для каких-либо ландшафтных работ на участке, то он грузится в автотранспорт и увозится с участка. После того, как забой скважины достигает проектной отметки, при необходимости в нижней части или по длине скважины разбуривают полость. По окончании бурения скважину необходимо освидетельствовать.

● В пробуренную скважину монтируется арматурный каркас и начинается её бетонирование методом ВПТ - вертикально перемещающейся трубы. Бетонолитные трубы, использующиеся при этом, как правило, телескопические и секционные с наличием стыков различных конструкций.


● Бетонная смесь доставляется спецтранспортом или подготавливается на месте, после чего сразу подаётся в воронку бетонолитной трубы из автобетоносмесителя или специального приёмного бункера. В процессе бетонирования по мере заполнения скважины бетоном труба из неё извлекается. Уплотнение бетонной смеси происходит при помощи укреплённых на приёмной воронке бетонолитной трубы вибраторов. После того, как бетонирование скважины завершено, голову сваи формуют в специальном инвентарном кондукторе.

Схема устройства буронабивных свай

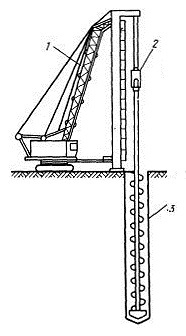

Шнековое бурение

Шнековое бурение.

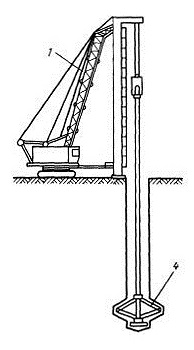

Устройство уширенной полости при помощи расширителя
Устройство уширенной полости для буронабивной сваи.

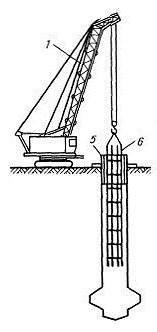

Установка кондуктора инвентарной опалубки и арматурного каркаса
Установка кондуктора буронабивной сваи.

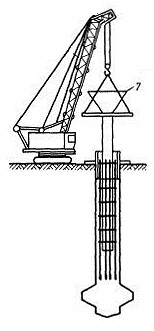

Опускание воронки с бетонолитной трубой
Опускание воронки с бетонолитной трубой.

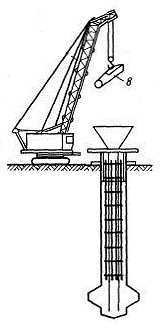

Заполнение скважины бетонной смесью марок 200-300 с осадкой конуса 10-12 см
Буронабивные сваи - заполнение скважины бетонной смесью.

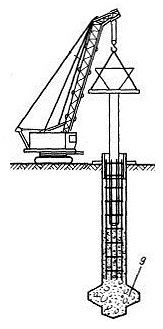

Извлечение бетонолитной трубы и формирование головы сваи
Извлечение бетонолитной трубы и формирование головы буронабивной сваи.
1 - буровая установка
2 - буровое оборудование
3 - скважина
4 - расширитель
5 - кондуктор-опалубка
6 - арматурный каркас
7 - воронка бетонолитной трубы (бункер)
8 - вибробадья
9 - уширенная пята

В фундаментной конструкции сваи могут располагаться:

• в виде одиночных свай - под отдельно стоящие опоры;
• в виде лент - под стены сооружения;
• в виде сплошного свайного поля - под плиту;
• в виде кустов - под колонны.

Фундаментные сваи могут быть наклонными и вертикальными. Верх сваи срезается, сваи между собой соединяются ростверком, который принимает на себя нагрузки от здания и равномерно распределяет их на фундаментные опоры - сваи. Различаются висячие сваи, передающие нагрузку за счёт сил трения, которые возникают между грунтом и поверхностью сваи и сваи-стойки, которые опираются на прочный грунт.
