Свайно-ростверковый фундамент.


   В частном малоэтажном домостроении всё большую популярность набирает фундамент в виде коротких свай, объединённых монолитным ростверком. При неопределённости инженерно-геологических условий такой тип фундамента в плане надёжности очень хорошо себя зарекомендовал.

● Фундамент в виде коротких свай используется для возведения каркасных строений, а также в качестве основания для домов с несущими стенами, строительство которых ведётся на слабых грунтах.

Сваи-столбы выполняются методом заливки бетоном заранее вырытых скважин и соединённых монолитным балочным ростверком.

От чего зависит длина сваи:

- от величины приходящейся на неё нагрузки;
- от расчётного сопротивления пересекаемых ею грунтов.

• Длина сваи ограничивается имеющейся возможностью для бурения скважин, но пята сваи должна находиться в слое непромерзающего грунта.

● В зависимости от характера работы в грунте сваи могут быть:

- висячими в окружении сжимаемого грунта, в этом случае сваи передают нагрузку на грунт за счёт сил трения, которые возникают под её пятой и вдоль её поверхностей;
- опирающимися на практически несжимаемый грунт стойками.

Низ ростверка фундамента зависит от местной специфики рельефа и от наличия технического помещения или подвала. Высота технического подполья для удобства обслуживания коммуникаций не может быть менее 0,7 м.

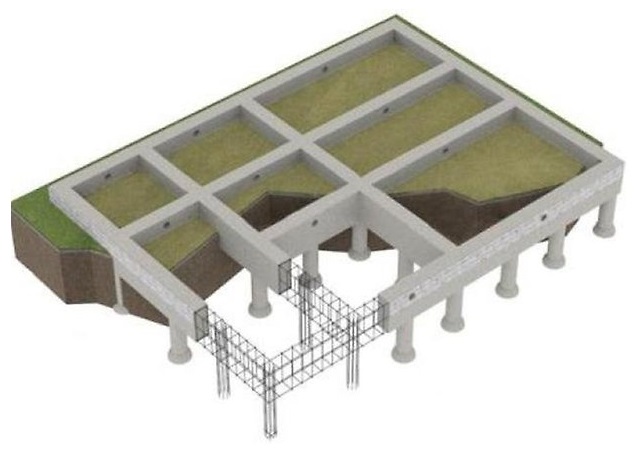

Свайно-ростверковый фундамент.

Принципы конструирования свайно-ростверковых фундаментов определены в своде правил 24.13330.2011. Зачастую при малоэтажном строительстве пренебрегают геологическими изысканиями и расчётами оснований. Но для того, чтобы обеспечить необходимую надёжность фундамента и обеспечить запас несущей способности, необходимо расположить сваи на минимально допустимо расстоянии друг от друга - не менее одного метра. Центры свай должны совпадать с разбивочными осями здания. В местах пересечения стен и в углах расположения свай является обязательным.

• Ширина ростверка должна быть на 100-150 мм больше диаметра свай. Диаметр свайных столбов может быть от 150 до 400 мм. Центр ростверка должен совпадать с разбивочной осью строения.

Алгоритм устройства свайно-ростверкового фундамента

 • Разметка будущего фундамента - установка кольев по углам и натягивание между ними шнура. В сооружениях с подвалом определение габаритов котлована. Если планируется возведение дома с полами по грунту, то определяется расположение траншей для ростверка. На участке с уклоном делаются поправки для получения правильной проекции на наклонную плоскость.

• Рытьё котлована до заранее заданной отметки. Земляные работы.

Бурение скважин под свай-столбы длиной до трёх метров можно осуществлять тремя способами:

1. Используя специальную буровую технику.
2. Буровыми устройствами - мотобуром, гидравлическим или электрическим буром.
3. При помощи ручного земляного бура. Этот вариант отличается ограниченностью диаметра (100-200 мм) и малой глубиной скважин - до одного метра. При всём этом присутствует довольно высокая трудоёмкость.

• Устройство песчаной или песчано-гравийной подушки под подошвой ростверка - её толщина составляет 10-20 см. Для снижения отрицательного влияния сил морозного пучения такую подсыпку можно выполнять из крупного песка, из смеси песка с гравием, из мелкого щебня.

• Подготовка арматуры. Армирование ростверка и свай производится пространственными вязаными или сварными каркасами. Используется продольная арматура класса А-III (А400). Диаметр рабочих стержней арматуры для свай должен быть не менее 8 мм, а для ростверка - не менее 12 мм. Поперечные стержни и хомуты диаметром 6-10 мм располагаются с шагом 50-80 см - используется сталь класса А-I (А240). Хомуты оборачиваются вокруг продольных стержней арматуры с фиксируются с использованием вязальной проволоки.

• Установка опалубки ростверка - его высоту будет удобно воспринимать кратной ширине используемых досок, толщина которых должна быть не менее 40 мм. Предварительно скрепив доски между собой по высоте, производится их установка на месте с постоянным контролем строительным уровнем. Противоположные стенки опалубки между собой можно соединить специальными болтами или досками. Если опалубочные доски планируется использовать не один раз, то их можно обтянуть плёнкой - также эта плёнка поможет получить более ровную поверхность ростверка.

• При установке арматурных каркасов, используя специальные фиксаторы, следует обеспечить защитный слой бетона в 15-20 мм под каркасами ростверка. При устройстве свай-столбов под стойки производятся эти же манипуляции. При строительстве на слабых грунтах рекомендуется делать жёсткое сопряжение свай с ростверком методом заделки выпусков арматуры свай на длину анкеровки - не менее 0,4-0,5 м. Выпуски стержней допустимо отгибать и соединять с каркасом ростверка вязальной проволокой. Такие же работы можно производить в случаях, когда в строении изначально заложены внецентренно приложенные нагрузки на стены.

• Бетонирование будет более продуктивным, если его производить с перерывами на уплотнение бетона ручными штыками или вибротрамбовками. В первую очередь могут быть залиты скважины под сваи, на втором этапе - ростверк. Чем меньше будет образовываться рабочих швов, тем лучше. По окончании бетонирования поверхность ростверка заглаживается.

• Демонтаж опалубки можно производить лишь после набора бетоном прочности - не раньше, чем через трое суток. После разборки опалубки на сухую поверхность ростверка наносится слой гидроизоляции.

Ошибки при устройстве свайных фундаментов

• Ошибочное назначение ширины ростверка - если ширина ростверка будет равна диаметру свай, то при условии допущенных при бурении скважин погрешностей невозможно будет сделать прямую линию ростверка.

• Расположение рабочей арматуры в свае выполнено неправильно.

• Отсутствие тщательного уплотнения бетона.

• Использование досок для опалубки толщиной менее 40 мм.

• Бетонирование при отрицательной температуре без принятия необходимых мер по утеплению опалубки.

• Устройство висячих свай в трубах с гладкими стенками, которые в значительной степени уменьшают силы трения вдоль боковых поверхностей.
