Бетонные перекрытия с шарами баблдэк.


   Наряду с проверенными годами традиционными приёмами возведения многоэтажных сооружений в строительной отрасли появляются всё новые методики формирования сборно-монолитных перекрытий. Технология bubbledeck уже обрела популярность во многих странах и начинает использоваться строительными компаниями в России.


Технология bubbledeck получила своё название от анл. слов bubble (пузырь) и deck (платформа, настил, основание). По своей сути эти межэтажные перекрытия с полыми пластиковыми шарами в нейтральной зоне поперечного сечения представляют из себя состоящую из самостоятельных модулей сборную металлоконструкцию.

● Процесс создания сборно-монолитной межэтажной основы в строениях включает в себя:

• Производство пространственных модулей из забетонированной на бетонном ложементе стальной арматуры, заполненной пластиковыми шарами.

• Подъёмные работы и монтаж на строительной площадке составных частей. Объединение составных частей в единую основу с использованием арматуры и дальнейшее бетонирование.

● Заливаемые бетонным раствором при формировании межэтажного перекрытия модульные элементы включаются в себя бетонную основу, пространственный каркас, и полые пластиковые элементы сферической формы.

● Бетонная основа выполняется в заводских условиях во время изготовления модуля и является стационарным элементом опалубки. Арматурный пространственный каркас состоит из выполненных с равным шагом ложементов, куда и фиксируются пластиковые шары баблдэк. Эти полые шары, произведённые из промышленных отходов, равномерно распределяются по ячейкам металлической конструкции, облегчают её и уменьшают потребность в бетонном растворе. Поле перекрытия между модулями заливается бетоном после соединения арматурой.

Перекрытия с использованием системы баблдэк востребованы в 55 странах мира, а так как они относятся к стандартным монолитным перекрытиям, то не требуют специального СНиПа и могут успешно применяться на строительных площадках в России.

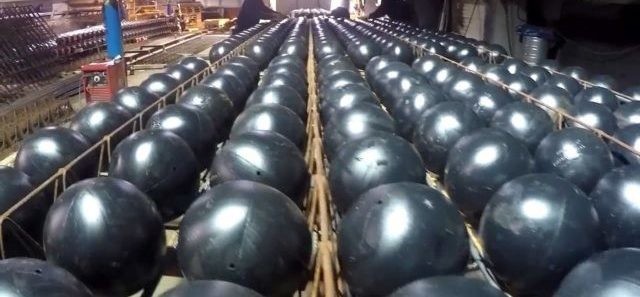

Шары баблдэк в арматуре.

Главные особенности технологии баблдэк

● Инновационная технология производства бетонных перекрытий, снабжённой сотовой структурой пустотных пластиковых шаров, отличается повышенной прочностью, меньшим весом (снижение нагрузки на фундамент), хорошими теплоизоляционными свойствами и шумоизоляцией.

Применение технологии баблдэк позволяет возводить объекты со значительными конструктивными преимуществами. На 50% увеличенное между опорными элементами расстояние и отсутствие ригелей между колоннами открывают больше возможностей для архитекторов при создании проектов зданий с увеличенным свободным пространством.

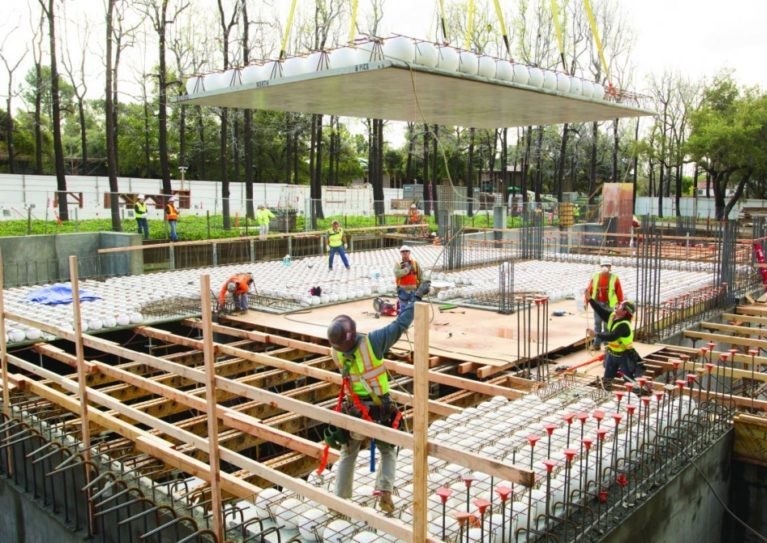

Бетонные перекрытия с шарами баблдэк.

● Нормативных документов, регламентирующих габариты бетонных панелей с пространственными шарами, нет. Максимальные размеры перекрытий по длине могут составлять до 16 метров, по ширине - до 2,4 м. Но по согласованию с заказчиком и ввиду частных особенностей не исключено и изменение размеров перекрытий.

Монолитное бетонное перекрытие своими руками
Основные принципы укладки ж/б плит
Виды анкеров
Армопояс под мауэрлат
Узлы опирания на кирпичные стены
Межэтажное перекрытие по деревянным балкам
Перфорированный крепёж
Перемычки для проёмов в кирпичной стене

Положительные качества бетонных перекрытий с шарами баблдэк

Использование перекрытий с полыми пластиковыми шарами позволяет уменьшить смету строительства, при этом за счёт того, что шары занимают значительную часть объёма, экономия бетонного раствора будет составлять до 36%.

● Привезённые на строительную площадку модули подъёмным краном складируются на инвентарные стойки. Таким образом за один час на этаж можно установить до 12 модулей площадью 20 м² каждый.

● Конструктивные особенности металлического каркаса не только добавляют прочности модулю, но и позволяют снизить расход стальной арматуры до 22%

● Повышение производительности труда и уменьшение персонала на строительном объекте. Использование этой технологии позволяет сократить время строительных работ - например, коллектив из пяти человек может смонтировать и залить бетонным раствором один этаж за четыре дня.

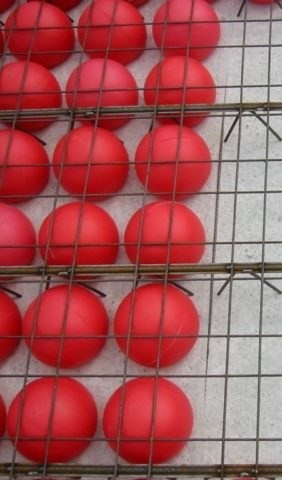

Баблдэк в арматуре.
